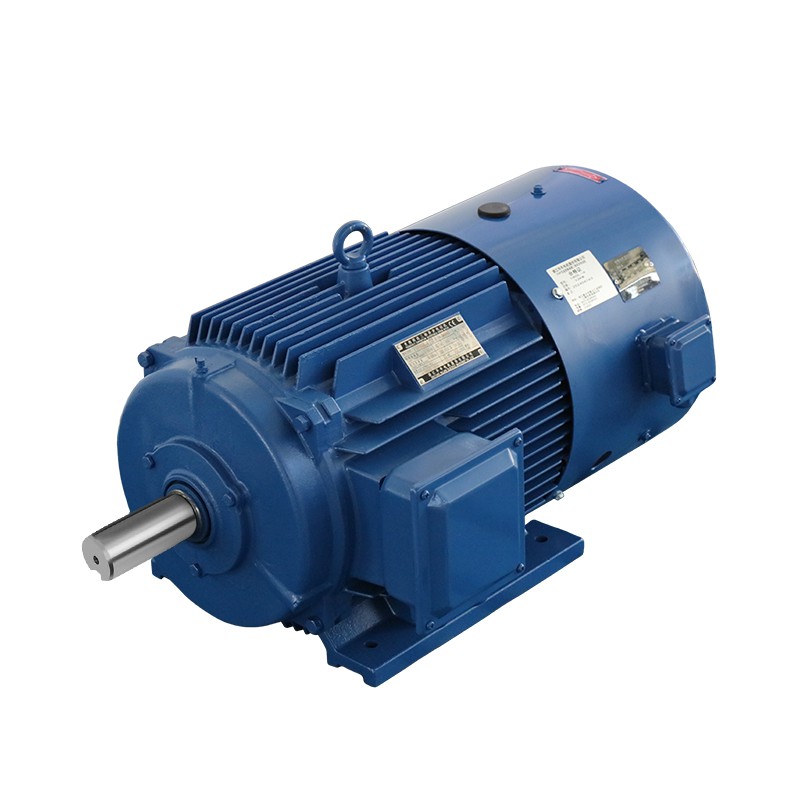

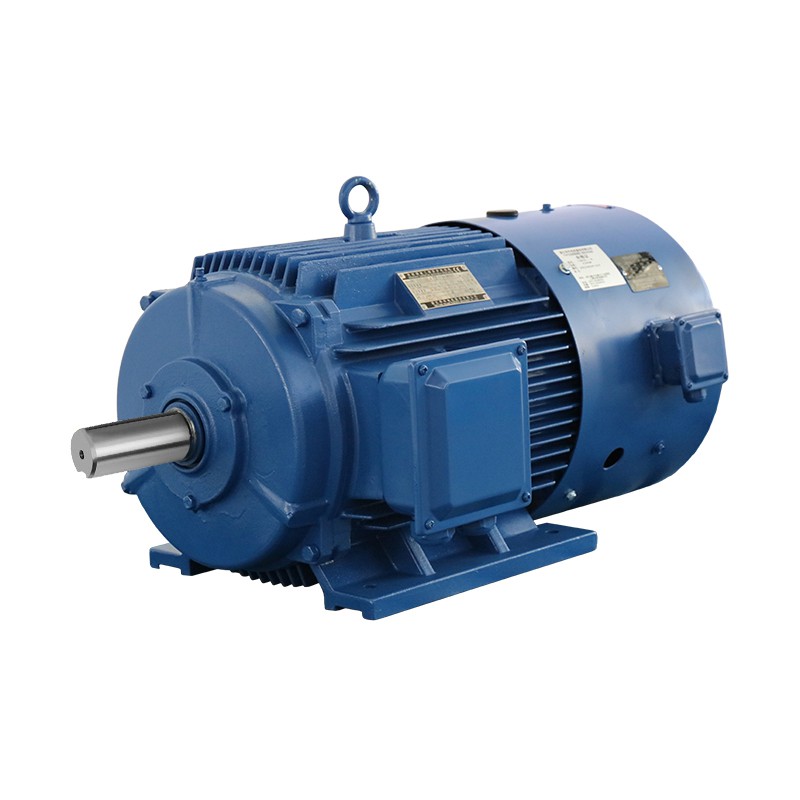

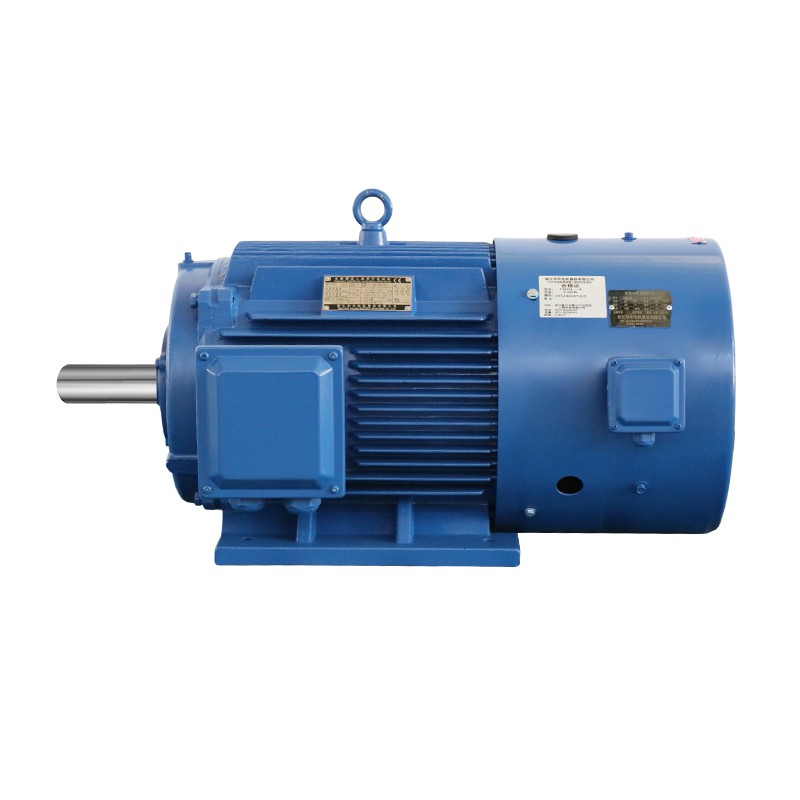

YVP seeria muutuva sagedusega kiirust reguleeriv kolmefaasiline asünkroonmootor


YVP (Y2VP, Y3VP) seeria mootorid integreerivad arenenud tehnoloogiaid nii kodu- kui välismaalt, laia reguleerimisvahemiku, madala vibratsiooni ja madala müratasemega ning neid saab sobitada erinevate SPWM-i sagedusmuundamisseadmetega nii kodu- kui välismaal. Praegu kasutatakse seda laialdaselt paberitootmises, CNC-tööpinkides, tekstiili-, keemia-, metallurgia- ja muudes tööstusharudes, samuti ventilaatorite ja pumpade energiasäästliku kiiruse reguleerimise korral. See on ideaalne seade vahelduvvoolumootorite kiiruse astmeliseks reguleerimiseks.



Sellel mootorite seerial on puurikonstruktsioon, mis on töökindel ja hõlpsasti hooldatav. Samal ajal on see varustatud sõltumatu jahutusventilaatoriga, mis tagab mootori hea jahutusefekti erinevatel kiirustel.



Tänu erilisele konstruktsioonile jääb selle seeria mootorite väljundmoment madalatel pööretel töötades konstantseks ning suurel kiirusel töötades on väljundiks konstantne võimsus. Mootori võimsus, paigalduse suurus ja keskkoha kõrgus vastavad IEC standarditele ning vastav suhe on täielikult kooskõlas Y-seeria (IP44) mootoriga, millel on tugev vahetatavus ja mitmekülgsus.

361A5880

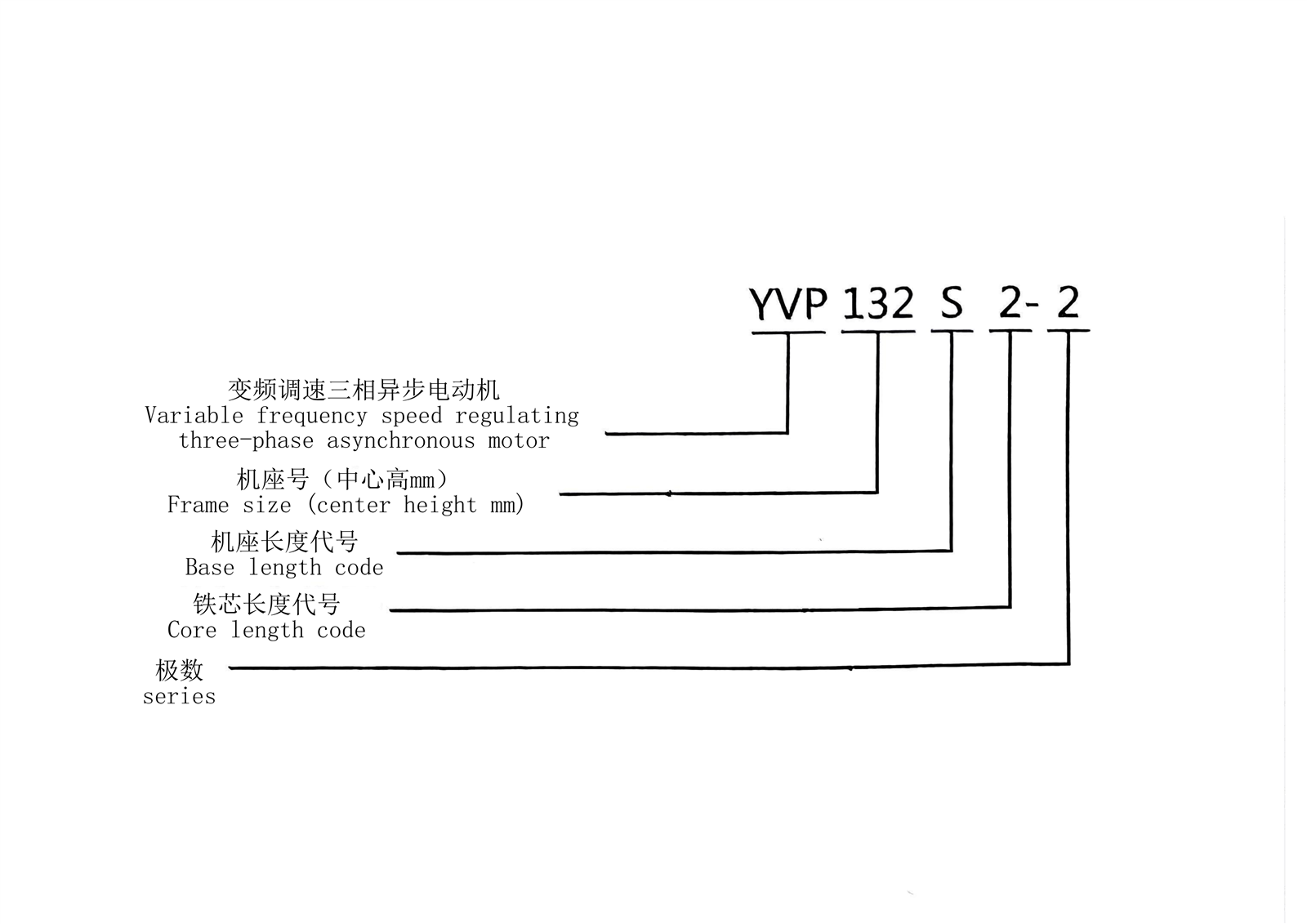

Tellimisjuhised



page-5000-3534

Tellimisel palume märkida mootori tüüp, pooluste arv, nimivõimsus, nimipinge, nimisagedus, kaitsetase, jahutusviis, paigaldustüüp, klemmikarbi tüüp, kõrgus merepinnast ja ümbritseva õhu temperatuur. Kui teil on mootorile peale riiklike standardite ka muid tehnilisi nõudeid, saab meie ettevõte selle spetsiaalselt teie jaoks kujundada ja pärast tehnilise lepingu sõlmimist tootmisse panna.

361A5881
361A5882
361A5883
361A5884







YVP Tehnilised parameetrid

Raami suurus

H71-400

Nimipinge

380V~690V

Sagedus

50 Hz, 60 Hz

Väljundvahemik

0,18–560 kW

Isolatsioon

B,F,H

Kaitseklass

IP44, IP54, IP55

Ühendus

≤ 3KW Y,>3KW△

Kohustus

S1

Kõrgus merepinnast

≯1000m

Ümbritsev temperatuur

-15 kraadi ~+40 kraadi

Sagedusmodulatsiooni vahemik

5 ~ 50 Hz (konstantne pöördemoment), 50 ~ 100 Hz (konstantne väljund)



YVP seeria parameetrid



Tehnilised parameetrid
Võimsus
(kW)		 2 poolust 4 poolust 6 poolust
Raami suurus Nimetatud pöördemoment
(N.m)		 Nimivool
(A)		 Raami suurus Nimetatud pöördemoment
(N.m)		 Nimivool
(A)		 Raami suurus Nimetatud pöördemoment
(N.m)		 Nimivool
(A)
0.18             71M1 1.7 0.74
0.25       71M1 1.6 0.8 71M2 2.4 0.95
0.37       71M2 2.4 1 80M1 3.5 1.3
0.55       80M1 3.5 1.8 80M2 5.3 1.7
0.75 80M1 2.4 1.8 80M2 4.7 2.3 90S 7 2.5
1.1 80M2 3.5 2.5 90S 7 3 90L 10.5 3.5
1.5 90S 4.7 4.3 90L 9.5 4.1 100L 14 4.4
2.2 90L 7 4.9 100L1 14 5.5 112M 21 6.1
3 100L 9.6 6.2 100L2 19 6.8 1325 28.5 7.9
4 112M 13 8 112M 25 9.6 132M1 37.5 10.3
5.5 132S1 17.5 10.9 132S 35 12.7 132M2 52.5 13.8
7.5 132S2 24 14 132M 47.5 17 160M 71 18.7
11 160M1 35 21.5 160M 70 24.8 160L 105 25
15 160M2 46.5 29.2 160L 95 33 180L 142.5 34.6
18.5 160L 58.9 38.9 180M 117.5 37.7 200L1 176 39.6
22 180M 70 44 180L 140 44.5 200L2 210 46.8
30 200L1 95.5 57 200L 190 59.6 225M 285.5 62.5
37 200L2 117.8 69.8 225S 235 73.2 250M 352.5 75.6
45       225M 286 88.4 280S 429 89.6
55       225M 350 107.5 280M 525 110
75       2805 477 146.6 3155 716.2 149.9
90       280M 572 172.5 315M 859.4 176.5
110       315S 700.3 210.8 315L1 1050.3 214.6
132       315M 840.3 251.7 315L2 1260.5 257.5
160       315L1 1018.6 289.1 355M1 1528 300
185       315L2 1177.7 336 355M2 1766.6 350
200       315L2 1273.2 362 355M3 1909.8 377
220       355M1 1400.5 386 355L1 2100.8 416
250       355M2 1591.5 436 355L2 2387.3 472
280       355L1 1782.5 488 400M1 2673.7 505
315       355L2 2005.3 549 400M1 3007.9 568
355       400M1 2259.9 633 400M2 3389.9 637
400       400M2 2546.4 712 400L1 2819.6 718
450       400M3 2864.7 791 400L2 4297.1 806
500       400L1 3183 868 400L3 4774.5 895
560       A00L2 3565 1006



Võimsus
(kW)		 8 poolust 10 posti
Raami suurus Nimetatud pöördemoment
(N.m)		 Nimivool
(A)		 Raami suurus Nimetatud pöördemoment
(N.m)		 Nimivool
(A)
0.18
0.25
0.37
0.55
0.75
1.1
1.5
2.2 132S 28 6.4
3 132M 38 8.5
4 160M1 50 10.9
5.5 160M2 70 14.6
7.5 160L 95 19.5
11 180L 140 26.4
15 200L 190 35.8
18.5 225S 235 43.4
22 225M 280 50
30 250M 381 66
37 280S 470 82.7
45 280M 572 97.8 315S 716.2 101
55 315S 7003 119.7 315M 875.3 123
75 315M 955 152.1 315L1 1193.6 154
90 315L1 1146 188.3 315L2 1432.5 183
110 315L2 1400.5 229.4 355M1 1750.8 236
132 355M1 1680.8 260 355M2 2101 284
160 355M2 2037.3 315 355L1 2546.4 333
185 355L1 2355.4 360 355L2 2944.3 363
200 355L2 2546.4 390 400M1 3183 392
220 355L3 2801 429 400M2 3501.3 432
250 400M1 3183 468 400L1 3978.8 490
280 400M2 3565 533 400L2 4456.2 545
315 400L1 4010.6 599 400L3 5013.2 615
355 400L2 4519.9 660
400 400L3 5092.8 750
450
500
560



Toetatud ventilaatori parameetrid
Muutuva sagedusega mootor Raami suurus   71 80 90 100 112 132 160 180 200 225 250 280 315 355 400
Sobiv ventilaator Võimsus (W) 18 18 18 25 30 30 80 85 100 100 220 270 400 400 600 3000



Ventilaatori parameetrite toetamine
Raam poolakad Paigaldamise mõõtmed
H A B1 B2 C D E FxGD G K T M N P S
71M 246 71 112 90   45 14 30 5x5 11 7 2.5 85 70 105 4xM6
80M 246 80 125 100   50 19 40 6x6 15.5 10 3.5 165 130 200 4xφ12
90S 246 90 140 100   56 24 50 8x7 20 10 3.5 165 130 200 4xφ12
90L 246 90 140 125   56 24 50 8x7 20 10 3.5 215 130 200 4xφ12
100L 246 100 160 140   63 28 60 8x7 24 12 4 215 180 250 Kirves%vrd�15
112M 246 112 190 140   70 28 60 8x7 24 12 4 265 180 250 4xφ15
132S 2468 132 216 140   89 38 80 10x8 33 12 4 265 230 300 4xφ15
132M 2468 132 216 178   89 38 80 10x8 33 12 45 300 230 300 4xφ15
160M 2468 160 254 210   108 42 110 12x8 37 15 5 300 250 350 4xφ19
160L 2468 160 254 254   108 42 110 12x8 37 15 5 300 250 350 4xφ19
180M 2468 180 279 241   121 48 110 14x9 42.5 15 5 300 250 350 4xφ19
180L 2468 180 279 279   121 48 110 14x9 42.5 15 5 300 250 350 4xφ19
200L 2468 200 318 305   133 55 110 16x10 49 19 5 350 300 400 4xφ19
225S 468 225 356 286   149 60 140 18x11 53 19 5 400 350 450 4xφ19
225M 468 225 356 311   149 60 140 18x11 53 19 5 400 350 450 4xφ19
250M 468 250 406 349   168 65 140 18x11 58 24 5 500 450 550 4xφ19
280S 468 280 457 368   190 75 140 20x12 67.5 24 5 500 450 550 4xφ19
280M 468 280 457 419   190 75 140 20x12 67.5 24 5 500 450 550 4xφ19
315S 46810 315 508 406   216 80 170 22x14 71 28 6 600 550 660 4xφ24
315M 46810 315 508 457   216 80 170 22x14 71 28 6 600 550 660 4xφ24
315L 46810 315 508 508   216 80 170 22x14 71 28 6 600 550 660 4xφ24
355M,L 46810 355 610 560 630 254 95 170 25x14 86 28 6 740 680 800 4xφ24
400M,L 46810 400 686 630 710 280 110 210 28x16 100 35 6 940 680 1000 4xφ28



Raam 2 poolust Mõõtmed (võrdlusväärtus)
AB AC KUULUTUS KÕVAKETAS HD1 HF HF1 L
B5 VI B5 V1 B3 B5 V1
71M 246 150 145 80 195 200 145   255
80M 246 165 175 150 175 225 185 225 320
90S 246 180 195 160 195 245 225 245 340
90L 246 180 195 160 195 245 265 245 370
100L 246 205 215 180 245 280 305 280 430
112M 246 245 240 190 265 305 345 305 450
132S 2468 280 275 210 315 355 385 365 570
132M 2468 280 275 210 315 355 425 365 610
160M 2468 330 335 265 385 425 465 445 710
160L 2468 330 335 265 385 425 505 445 755
180M 2468 355 380 285 430 460 430 500 480 770 800
180L 2468 355 380 285 430 460 430 500 480 810 835
200L 2468 395 420 315 475 510 480 550 530 860 885
225S 468 435 475 345 530 555 535 610 575 920 970
225M 468 435 475 345 530 555 535 610 575 950 1020
250M 468 490 515 385 575 625 595 650 635 1030 1110
280S 468 550 580 410 640 685 650 720 725 1150 1240
280M 468 550 580 410 640 685 650 720 725 1210 1315
315S 46810 630 645 576 865 865   900 900 1330 1330   1445
315M 46810 630 645 576 865 865   900 900 1380 1380   1500
315L 46810 630 645 576 865 865   900 900 1470 1470   1600
355 ml 46810 740 750 680   1010   1035 1130 1920 1920   2060
400 ml 46810 810 865   1650       1275 1975 1975   2080



Paigaldusmeetod:




Struktuur ja paigaldustüüp
(IM kood))		 IM B3 IM B8 IM B5 IM B6 IM V5 IM V1 IM B7 IM V6 IM V3
Paigaldusskeem productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Raami suurus 63-450 63-160 63-280 63-160 63-160 63-450 63-160 63-160 63-160
Struktuur ja paigaldustüüp
(IM kood))		 IM V37 IM V17 IM B34 IM V19 IM V18 IM B14 IM V35 IM V15 IM B35
Paigaldusskeem productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Raami suurus 63-132 63-13 63-132 63-132 63-132 63-132 63-160 63-160 63-450
