Spetsiaalne elektrimootor|Spetsiaalne mootorite tootmine

Tutvustame meie spetsiaalset mootorit, mis on asjatundlikult loodud rakendusteks, kus tavalised mootorid seda lihtsalt ei lõika. Kohandatud vastama ainulaadsetele spetsifikatsioonidele, iseloomustab see täpsust ja vastupidavust. Ükskõik, kas tegemist on spetsiaalsete tööstusmasinate, täpsete meditsiiniseadmete või täiustatud robootikaga, meie mootor tagab erakordse jõudluse.

YB (YBX3, YBX4, YBX5, YBBP) plahvatuskindel mootor

1.Ülevaade

YBX3, YBX4, YBX5, YBBP seeria mootorid esindavad äsja disainitud kõrge kasuteguriga ja ülikõrge kasuteguriga madalpinge kolmefaasiliste asünkroonmootorite uusimaid saavutusi. Need ei ole mõeldud ainult pidevaks tööks, vaid keskenduvad ka ainulaadsele konstruktsioonile, kaunile välimusele, madalale müratasemele ja madalale vibratsioonile, saavutades samal ajal kõrge efektiivsuse ja suure jõudluse. Need mootorid kasutavad täiustatud tehnoloogiat ja materjale ning nende isolatsioonitase on lausa 81, tagades pikaajalise tööstabiilsuse erinevates kõrge efektiivsusega keskkondades. Olenemata sellest, kas neid kasutatakse tööstuslikes tootmisliinides või muudes erinevates rakendustes, suudavad need mootorid usaldusväärselt pakkuda tõhusat väljundvõimsust, et rahuldada kasutajate jõudluse ja töökindluse vajadusi. Need mootorid sobivad mitmesuguste tööstuslike rakenduste jaoks, sealhulgas ventilaatorid, pumbad, kompressorid, tekstiilimasinad jne. Kasutades YBX3, YBX4, YBX5, YBBP seeria mootoreid, saavad kliendid saavutada 5-10% energiasäästu tõhusalt parandada. parandada toodete konkurentsivõimet ja aidata kaasa keskkonnakaitsele.

Omadused

(1) YBX3 seeria mootorid:

Kõrge efektiivsus: säilitades kõrge efektiivsuse, on sellel hea konstruktsioon ja stabiilsus.

Madal müra ja väike vibratsioon: optimeeritud disaini ja täppistöötluse tõttu on müra- ja vibratsioonitase madal, mis suurendab kasutusmugavust.

Kohaldatavad stsenaariumid: sobib tööstuslikeks sündmusteks, mis nõuavad kõrget efektiivsust ja madalat müra, nagu ventilaatorid, pumbad jne.

(2) YBX4 seeria mootorid:

Kõrge kasutegur ja energiasääst: täiustatud disaini ja tehnoloogia kasutamine võib saavutada tõhusa energiakasutuse ja vähendada energiatarbimist.

Uudne struktuur: pärast uut disaini on struktuur kompaktsem ning jõudlus stabiilsem ja usaldusväärsem.

Kohaldatavad stsenaariumid: sobib tööstuslikele rakendustele, mis nõuavad suurt efektiivsust ja stabiilsust, nagu ventilaatorid, pumbad, kompressorid jne.

(3) YBX5 seeria mootorid:

Kõrge kasutegur: täiustatud tehnoloogia kasutamine võib saavutada tõhusa energiakasutamise ja vähendada energiatarbimist.

Lai kasutusala: sobib mitmesugusteks tööstuslikeks sündmusteks, pakkudes stabiilset ja usaldusväärset toite.

Kohaldatavad stsenaariumid: kasutatakse laialdaselt tööstusseadmetes, nagu ventilaatorid, pumbad, kompressorid jne, et rahuldada erinevate stsenaariumide vajadusi.

(4) YBBP seeria mootorid:

Ülikõrge kasutegur: suurema energiatõhususega võib see veelgi vähendada energiatarbimist ja saavutada ülikõrge efektiivsuse.

Esteetiline välimus: välimus on moekas ja lihtne, mis vastab kaasaegsete tööstusseadmete esteetilistele standarditele.

Kohaldatavad stsenaariumid: sobib tööstusvaldkondadele, kus on äärmiselt kõrged energiatõhususe nõuded, näiteks tekstiilimasinad.

Toote struktuur

YBX3, YBX4, YBX5 ja YBBP mootorid on Hiina turul mitmed levinud mootorimudelid, mida kasutatakse peamiselt tööstuslikes ajamiseadmetes. Neil on struktuuris, materjalides ja tootmisprotsessis mõningaid ühiseid jooni, kuid igal neist on oma ainulaadne disain ja rakendus. Siin on üksikasjalik teave nende mootoritoodete kohta:

★ (1) YBX3 seeria mootorid

Struktuur:

Alus: valmistatud malmist või malmist alumiiniumist, millel on kõrge tugevus ja korrosioonikindlus.

Staator: valmistatud kvaliteetsest räniterasest lehtedest, mis vähendab rauakadu ja parandab efektiivsust.

Rootor: valatud alumiiniumist või vasest varraste rootor, et tagada kõrge käivitusmoment ja stabiilne töö.

Laager: Sujuva töö ja madala müra tagamiseks kasutatakse ülitäpseid veerelaagreid.

Materjal:

Korpuse materjal: malm või alumiiniumvalu

Staatori südamiku materjal: räniterasleht

Rootori materjal: valatud alumiinium või vask

Laagri materjal: kvaliteetne teras

★ Tootmisprotsess:

Staatori mähis: mähis toimub täisautomaatse mähismasinaga, et tagada ühtlane mähis ja vähendada elektrikadusid.

Isolatsioonitöötlus: staatori mähis läbib vaakumsurve lakkimisprotsessi, et parandada isolatsiooni ja kuumakindlust.

Kokkupanek: ülitäpne montaažiliin, mis tagab kõigi komponentide täpse sobitamise.

(2) YBX4 seeria mootorid

★ Struktuur:

Alus: tugeva mehaanilise tugevuse ja vibratsioonikindlusega malmkonstruktsioon.

Staator: optimeeritud staatori konstruktsioon, et veelgi vähendada raua- ja vasekadu.

Rootor: Alumiiniumist või vasest valatud puurirootor parandab tõhusust ja käivitamist.

Jahutussüsteem: täiustatud jahutussüsteem tagab mootori stabiilse töö suure koormuse korral.

★ Materjalid:

Korpuse materjal: kvaliteetne malm

Staatori südamiku materjal: suure läbilaskvusega räniterasplekk

Rootori materjal: kõrge puhtusastmega alumiinium või vask

Laagri materjal: ülitugev laagriteras

★ Tootmisprotsess:

Mähisprotsess: täppismähis, et vähendada magnetilist leket ja elektrikadu mähiste vahel.

Vaakumsurvega lakkimine: parandab isolatsiooni vastupidavust ja keskkonna korrosioonikindlust.

Dünaamiline tasakaalustamine: Rootor läbib range dünaamilise tasakaalustamise korrigeerimise, et vähendada vibratsiooni ja müra töö ajal.

(3) YBX5 seeria mootorid

★ Struktuur:

Alus: ülitugev malm, kompaktsem disain.

Staator: kasutage mootori üldise efektiivsuse parandamiseks ülitõhusat räniterasest lehte.

Rootor: kasutage uusi materjale ja optimeeritud disaini, et saavutada suurem energiatõhususe suhe.

Jahutussüsteem: edasine optimeerimine, et tagada suurem soojuse hajumise efektiivsus.

★ Materjalid:

Korpuse materjal: ülitugev malm

Staatori südamiku materjal: kvaliteetne räniterasplekk

Rootori materjal: kõrge puhtusastmega alumiinium või vask

Laagri materjal: pikema kasutuseaga spetsiaalne teras

★ Tootmisprotsess:

Täppismähisprotsess: täiustatud mähisseadmete kasutamine ja protsess, mis tagab iga mähise järjepidevuse.

Kõrgepinge isolatsioonitöötlus: suurendab mootori pingekindlust ja vastupidavust keskkonnahäiretele.

Range kvaliteedikontroll: iga mootor läbib selle stabiilsuse ja töökindluse tagamiseks mitmeid rangeid katseid.

(4) YBBP seeria mootor

★ Struktuur:

Alus: täielikult suletud konstruktsioon kõrge kaitsetasemega, sobib karmides keskkondades.

Staator: staatori pesa optimeeritud disain parandab mootori efektiivsust ja võimsustegurit.

Rootor: suure juhtivusega materjal parandab mootori käivitamist ja töövõimet.

Jahutussüsteem: tõhus jahutuskonstruktsioon, sobib pikaajaliseks tööks kõrge temperatuuriga keskkonnas.

★ Materjalid:

Korpuse materjal: ülitugev malm või teras

Staatori südamiku materjal: suure läbilaskvusega räniterasplekk

Rootori materjal: valatud alumiinium või vask

Laagri materjal: kvaliteetne laagriteras

★ Tootmisprotsess:

Täppismähisprotsess: automaatsete seadmete kasutamine, et tagada mähise täpsus ja järjepidevus.

Suure jõudlusega isolatsioonitöötlus: suurendab mootori isolatsioonitaset ja kasutusiga.

Dünaamiline tasakaalustamine ja staatiline tasakaalustamine: tagage mootori sujuv töö ja madal müratase.

★ Järeldus:

YBX3, YBX4, YBX5 ja YBBP seeria mootorid kehastavad kõrgtehnoloogiat ja täpset viimistletud konstruktsiooni, materjalide ja tootmisprotsesside osas, tagades nende kõrge efektiivsuse, töökindluse ja vastupidavuse erinevates tööstuslikes rakendustes. Erinevad mootoriseeriad sobivad erinevate rakendusstsenaariumide jaoks. Õige mudeli valimine vastavalt konkreetsetele vajadustele võib maksimeerida nende jõudluse eeliseid.

(Välimus: kuvage iga mootoriseeria välimuse omadused kõrglahutusega piltidena, sealhulgas üldine välimus, kesta kujundus, paigaldusliides jne. Need pildid näitavad selgelt ilusat välimust, kompaktset struktuuri ja erinevusi toodete vahel Sisemine struktuur: esitage iga mootoriseeria sisemiste komponentide kolmemõõtmelised vaated, mis näitavad iga komponendi paigutust, ühendusmeetodit ja tootmisprotsessi taset. Need diagrammid võivad rõhutada iga seeria sisemist struktuuri ja tootmiskvaliteeti mootorid ning aidata kasutajatel mõista toodete sisemisi tööpõhimõtteid ja põhikomponente: lähivaade iga mootoriseeria põhikomponentidest, nagu laagrid, mähised, jahutussüsteemid jne, tuues esile disaini; ja nende komponentide tootmisprotsess, samuti nende oluline mõju toote jõudlusele. Need lähivõtted võivad aidata kasutajatel paremini mõista toodete peamisi tehnilisi omadusi.)

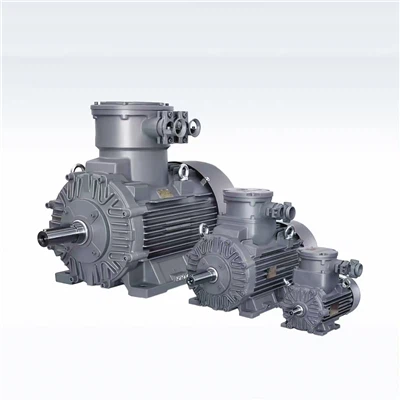

AC spetsiaalne mootor
Vahelduvvoolu erimootorid on suure

Tehnilised parameetrid

YBX3, YBX4, YBX5 ja YBBP seeria mootoritel on tehnilistes parameetrites oma eelised ja need sobivad erinevate kasutusstsenaariumide jaoks. Järgmised on iga mootoriseeria peamised tehniliste parameetrite eelised:

YBX3 seeria mootorid

Kõrge kasutegur: vastab IE3 (kõrge efektiivsusega) standardile, märkimisväärse energiasäästuefektiga, sobib juhtudel, kus on vaja energiatarbimist vähendada.

Lai võimsusvahemik: hõlmab 0,75 kW - 375 kW, mis vastab erinevatele koormusnõuetele.

Kaitsetase IP55: on hea tolmu- ja veekindlusega, sobib üldisesse tööstuskeskkonda.

Isolatsioonitase F: Parandab mootori kuumakindlust ja pikendab selle kasutusiga.

Jahutusmeetod IC411: iseventilaatoriga jahutus, lihtne struktuur, lihtne hooldus.

Tehniliste andmete tabel
Tüüp	Võimsus kW	Kiirus p/min	Pinge V	Praegune A	Tõhusus Eff.%	Võimsustegur P.F	Lukustusmoment / nimipöördemoment TstTN	Lukustusvool/nimivool IstIN	Maksimaalne pöördemoment / nimipöördemoment TmaxTN	Spetsiaalne vahemaa / nimipöördemoment TmaxTN	Müra dB(A)
Sünkroonkiirus 1500r/min
VBX3-80M1-4	0.55	1430	380Y	1.4	77.8	0.75	3.67	2.3	6.5	2.3	56
VBX3-80M-4	0.75	1430	380Y	1.8	825	0.75	5.01	2.3	6.6	2.3	56
YEX3-90S-4	1.1	1430	380Y	2.6	84.1	0.75	7.35	2.3	6.8	2.3	59
VBX3-90L-4	1.5	1430	380Y	3.6	853	0.75	10.0	2.3	70	2.3	59
FBX3-100L1-4	2.2	1440	380Y	4.8	86.7	0.8	14.6	2.3	76	2.3	64
YBX3-100L2-4	3	1440	380Y	6.3	87.7	0.82	19.9	2.3	76	2.3	64
YBX3-112M-4	4	1455	380/660Y	84/4.8	88.6	0.82	26.3	2.2	7.8	2.3	68
VBX3-1328-4	5.5	1470	380/660Y	11.46.8	89.6	0.82	35.9	2.0	7.9	2.3	71
VBX3-1328	7.5	1470	380/660Y	15.28.7	90.4	083	48.9	2.0	7.5	2.3	71
YBX3-160M-4	11	1470	380/660Y	21.5/12.4	91.4	0.85	71.5	2.0	7.7	2.3	72
YBX3-160L-4	15	1465	380/660Y	29.1/16.8	92.1	0.85	97.4	2.0	7.8	2.3	73
YBX3-180M-4	18.5	1470	380/660Y	35.3/20.3	926	0.86	120	2.0	78	2.3	76
YBX3-180L-4	22	1470	380/660Y	41.8/24.1	93.0	0.86	143	2.0	78	2.3	76
YBX3-200L-4	30	1475	380/660Y	56.0/32.2	98.6	0.87	194	2.0	7.3	2.3	76
YBX3-2258-4	37	1480	380/660Y	69.0/30.6	98.9	0.87	239	2.0	7.4	2.3	78
VBX3-225M-4	45	1480	380/660Y	83.4/48.0	94.2	0.87	290	2.0	7.4	2.3	78
YBX3-250M-4	55	1405	380/660Y	100/57.8	94.6	0.88	354	2.0	74	2.3	79
YBX3-200S-4	75	1490	380/660Y	136/78.5	95.0	0.88	481	2.0	6.7	2.3	80
YBX3-280M-4	90	1490	380/660Y	161/93.0	95.2	0.89	577	2.0	6.9	2.3	80
YBX3-315S-4	110	1490	380/660Y	197/113	95.4	0.88	705	2.0	7.0	2.2	88
YBX3-315M-4	132	1490	380/660Y	161/93.0	95.6	0.89	846	2.0	7.0	2.2	88
YBX3-315L1-1	180	1490	380/660Y	285/164	95.8	0.89	1026	2.0	7.1	2.2	88
VBX3-315L2-4	185	1490	380/660Y	329/190	96.9	0.89	1186	2.0	7.1	2.2	88
VBX3-315L3-4	200	1490	380/660Y	356/205	96.0	0.89	1282	2.0	7.1	2.2	88
YBX3-355M1-4	220	1490	380/660Y	391/225	96.0	0.89	1410	2.0	7.1	2.2	95
YBX3-355M2-4	250	1495	380/660Y	445/258	96.0	0.89	1597	2.0	7.1	2.2	95
VBX3-355L1-4	280	1495	380/660Y	498/287	96.0	0.89	1789	2.0	7.1	2.2	95
YBX3-355L2-4	315	1495	380/660Y	560/323	96.0	0.89	2012	2.0	7.1	2.2	95
Sünkroonkiirus 1000r/min
YEX3-90S-6	0.75	945	380Y	2.0	78.9	0.71	7.58	2.0	6.0	2.1	57
YBX2-90L6	1.1	950	380Y	2.8	81.0	0.73	11.1	2.0	6.0	2.1	57
YBX3-100L-6	1.5	950	380Y	3.8	82.5	0.73	15.1	20	6.5	2.1	61
YBX2-112M-6	2.2	965	220/380Y	9.3/5.4	84.3	0.74	21.8	2.0	6.5	2.1	65
YBX3-1328-6	3	975	220/380Y	12.4/7.2	85.6	0.74	29.4	1.9	6.8	2.1	69
YBX3-132M1-8	4	975	380/660Y	9.5/6.4	86.8	0.74	39.2	1.9	6.8	2.1	69

Tehniliste andmete tabel
Tüüp	Võimsus KW	Kiirus p/min	Pinge V	Praegune A	Tõhusus E.ff%	Võimsustegur P.F	nimipöördemoment N.m	Lukustusmoment / nimipöördemoment TstTN	Lukustusvool/nimivool IstIN	Maksimaalne pöördemoment / nimipöördemoment TmaxTN	Müra dB(A)
Sünkroonkiirus 1000r/min
YBX3-132M2-6	5.5	975	380/660Y	12.7/7.3	80.0	0.75	53.9	1.9	7.0	2.1	69
YBX3-160M-6	7.5	980	380/660Y	16.4/9.4	89.1	0.78	72.1	1.9	7.0	2.1	73
YBX3-160L-6	11	980	380/660Y	23.7/13.7	90.3	0.70	107	1.9	7.2	2.1	73
YBX3-180L-6	15	980	380/660Y	30.9/17.8	91.2	0.81	146	1.9	7.3	2.1	73
YBX3-200L16	18.5	985	380/660Y	37.8/21.8	91.7	0.81	179	1.9	7.3	2.1	73
YBX3-200L26	22	985	380/660Y	44.2/25.5	92.2	0.82	213	1.9	7.4	2.1	73
YBX3-225M-6	30	985	380/660Y	60.6/34.9	92.9	081	291	1.9	6.9	2.1	74
YBX3-250M-6	37	985	380/660Y	71.7/41.3	93.3	0.84	359	1.9	7.1	2.1	76
YBx3.2808-6	45	990	380/660Y	84.8/48.9	93.7	0.86	434	1.9	7.3	20	78
YBX3-280M-6	55	990	380/660Y	103/59.5	94.1	0.88	531	1.9	7.3	20	78
YBX3-315S-6	78	990	380/660Y	142/81.6	94.6	0.85	723	1.9	6.6	2.0	83
YBX3-315M-6	90	990	380/660Y	172/98.8	94.9	0.84	868	1.9	6.7	20	83
YDX3-315L1-6	110	990	380/660Y	207/119	95.1	0.85	106	1.9	6.7	2.0	83
YDX3-315L2-6	132	990	380/660Y	244/141	96.4	0.86	1273	1.9	6.8	20	3
YBX3-355M1-6	160	996	380/660Y	292/168	95.6	0.87	1536	1.9	6.8	2.0	85
YBX3-355M2-6	105	996	380/660Y	338/194	95.7	087	1776	1.9	6.8	2.0	5
YBX3-355M3-6	200	996	380/660Y	365/210	96.0	0.87	1920	1.9	6.8	2.0	85
Y8X3-355L1-6	220	996	380/660Y	401/231	95.8	0.87	2112	1.9	6.8	2.0	85
YBX3-355L2-6	250	996	380/660Y	456/262	96.8	0.87	2390	1.9	6.8	20	85
YBX3-355L3-6	200	996	380/660Y	510/294	95.8	0.87	2687	1.9	6.8	20	85
Sünkroonkiirus 750r/min
YBX3-1325-8	2.2	730	220/380Y	10.4/6.0	77.9	0.71	28.8	1.8	6.0	2.2	64
YBX3-132M-8	3	730	220/380Y	13.7/7.9	78.9	0.73	39.2	1.8	6.0	2.2	64
YBX3-160M1-8	4	725	380/660Y	10.4/6.0	79.9	0.73	52.7	1.9	6.0	2.2	68
YBX3-160M2-8	5.5	725	380/660Y	13.8/7.9	82.0	0.74	72.4	1.9	6.0	22	68
YBX3-160L-8	7.6	730	380/660Y	18.1/10.4	84.0	0.75	98.1	1.9	6.0	2.2	68
YBX3-180L-8	11	725	380/660Y	25.8/14.9	86.4	0.75	146	1.9	6.5	22	70
YBX3-200L-8	15	730	380/660Y	34.5/19.9	86.9	0.76	196	20	6.6	2.2	72
YBX3-2258-8	18.5	735	380/660Y	41.5/23.9	89.1	0.76	240	20	6.6	22	73
YBX3-225M-8	22	735	380/660Y	50.7/29.2	84.6	0.78	286	2.0	6.6	22	72
YBX3-250M-8	30	735	380/660Y	63.8/36.7	90.4	0.79	390	1.9	8.5	2.2	75
YBX3-2808-B	37	740	380/660Y	78.3.45.1	90.9	0.79	478	1.9	6.8	2.2	76
YBX3-280M-8	45	740	380/660Y	94.7/54.5	91.4	0.79	581	1.9	6.6	2.2	76
YBX3-315S-8	55	740	380/660Y	113/65.2	92.3	0.80	710	1.8	6.6	2.2	82
YBX3-315M-8	75	740	380/660Y	153/88.0	93.2	0.80	968	1.8	6.4	2.2	82
YBX3-315L1-8	90	740	380/660Y	183/105	93.5	0.80	1161	1.8	6.4	2.2	82

Tehniliste andmete tabel
Tüüp	Võimsus KW	Kiirus p/min	Pinge v	Praegune A	Tõhusus Eff.%	Võimsustegur P.F	nimipöördemoment Nm	Lukustusmoment / nimipöördemoment TstTN	Lukustusvool/nimivool IstIN	Maksimaalne pöördemoment / nimipöördemoment TmaxTN	Müra dB(A)
sünkroonkiirus 750r/min
YEX3-25EM1-B	132	745	380△/660Y	261/160	93.8	0.82	1692	1.8	6.4	2.2	90
YEX3-355M2-2	160	745	380△/660Y	315/102	94.0	0.82	2051	1.8	6.4	2.2	80
YEX3-25EL1-B	185	745	380△/660Y	365/210	94.0	0.82	2371	1.8	6.4	2.2	90
VBX3-355L2-B	200	745	380△/660Y	309/224	94.2	0.83	2564	1.8	6.4	2.2	90
sünkroonkiirus 600r/min
YBX3-365S-10	45	590	380△/660Y	100/57.6	91.2	0.75	728	1.3	6.2	2.0	90
YBX3-315M-10	55	590	380△/660Y	121/69.9	91.8	0.75	890	1.3	6.2	2.0	90
YBX3-315L1-10	75	590	380△/660Y	162/93.5	92.3	0.76	1214	1.3	6.2	2.0	90
YBX3-315L2-10	90	590	380△/660Y	191/110	92.9	0.77	1457	1.3	6.2	2.0	90
YBX3-355M1-10	110	595	380△/660Y	230/133	93.1	0.78	1766	1.3	6.0	2.0	90
YBX3-365N2-10	132	595	380△/660Y	275/158	93.5	0.78	2119	1.3	6.0	2.0	90
YBX3-355L1-10	160	595	380△/660Y	333/192	93.5	0.78	2568	1.3	6.0	2.0	90

poolakad	Paigaldamise mõõtmed									Üldmõõtmed
	A	B	C	D	E	F	G	H	4xφK	AB	AC	AD	HD	L
2,4,6,8	125	100	50	19	40	6	15.5	80	10	165	165	175	310	355
	140		56	24	50	8	20	90		180	180		330	395
		125												420
	160	140	63	28	60		24	100	12	200	205		260	490
	190		70					112		245	230	200	200	618
	216		89	38	80	10	33	132		260	270		430	650
		178												590
	254	210	108	42	110	12	37	160	14.5	330	325	210	600	725
		254												775
	279	241	121	48		14	42.5	180		355	360		536	830
		279												850
	318	305	133	55		16	49	200	18.5	390	400	230	600	890
4.8	356	286	149	60	140	18	53	225		435	450		650	895
2		511		55	110	16	49							925
4,6.8				60	140	18	53							25
2	406	349	168					250	24	490	500	260	720	1015
4,6.8				65			58
2	457	368	190					280		545	560		790	1050
4,6.8				75		20	67.5
2		419		65		18								1100
4,6,8				75		20	67.5
2	508	406	216	65		18	58	315	28	640	630	320	960	1250
4,6,8,10				80	170	22	71							1290
2		457		65	140	18	58							1370
4,6,B,10				80	170	22	71							1410
2		508		65	140	18	58							1370
4,6,B,10				80	170	22	71							1410
2	610	500	264	75	140	20	88	366		740	750	320	1000	1480
4,6,8,10				95	170	25	86							1530
2		660		75	140	20	67.5							1560
4,6,8,10				95	170	25	86							1610
2		630		75	140	20	67.5							1670
4,6,8,10				95	170	25	86							1675

YBX4 seeria mootorid

Ülikõrge efektiivsus: saavutab IE4 (ülikõrge efektiivsuse) standardi, mis on tõhusam kui IE3 ja vähendab veelgi energiatarbimist.

Laiem võimsusvahemik: katab 0,75 kW - 500 kW, kohandub suuremate koormusnõuetega.

Kaitseaste IP55: on ka hea tolmu- ja veekindlusega.

Isolatsiooniklass F: Suurem kuumakindlus ja töökindlus.

Täiustatud jahutussüsteem: parem jahutusefekt, sobib kõrgema temperatuuriga keskkonda.

Tehniliste andmete tabel
Tüüp	Võimsus KW	Kiirus rmin	Pinge (V)	Praegune (A)	Tõhusus %	Võimsustegur	nimipöördemoment Nm	Seiskumismoment / nimipöördemoment	Maksimaalne pöördemoment / nimipöördemoment	Lukustatud rootori vool/nimivool	Isolatsiooni tase	kaal (kg)
2-pooluse sünkroonkiirus 3000 p/min
YBX4-80M1-2	0.75	2870	380	1.6	83.5	0.83	2.5	2.2	2.3	8.5	F	28
YBX4-80M2-2	1.1	2875	380	2.4	85.2	0.83	3.6	2.2	2.3	8.5	F	31
YBX4-908-2	1.5	2800	380	3.1	86.5	0.85	5.0	2.2	2.3	9.0	F	36
YBX4-90L-2	2.2	2880	380	4.4	88.0	0.86	7.3	2.2	2.3	9.0	F	41
YBX4-100L-2	3	2830	380	5.9	89.1	0.87	10.0	2.2	2.3	9.5	F	58
YBX4-112M-2	4	2915	380^650	7.7/4.4	90.0	0.88	13.1	2.2	2.3	9.5	F	76
YBX4-132S1-2	5.5	2935	380^650	10.4/6.0	90.9	0.88	18.0	2.0	2.3	9.5	F	95
YBX4-13282-2	7.5	2930	380^650	14.0/8.0	91.7	0.89	24.5	2.0	2.3	9.5	F	100
YBX4-160M1-2	11	290	380^650	20.3/11.7	92.6	0.89	36.6	2.0	2.3	9.5	F	160
YBX4-160M1-2	15	2945	380^650	27.4/15.8	83.3	0.89	48.6	2.0	2.3	9.5	F	167
8X4-160L-2	18.5	2945	380^650	33.7/19.4	83.7	0.89	60.0	2.0	2.3	9.5	F	190
YBX4-180M-2	22	2950	380^650	40.0/23.0	94.0	0.89	71.2	2.0	2.3	9.5	F	245
YBX4-200L1-2	30	2065	380^650	54.2/31.2	94.5	0.89	97.0	2.0	2.3	9.0	F	300
98X4-200L2-2	37	2965	380^650	66.6/38.4	94.8	0.89	120.0	2.0	2.3	9.0	F	323
YBX4-225M-2	45	2965	380^650	80.9/46.6	95.0	0.89	145.0	2.0	2.3	9.0	F	422
YBX4-250M-2	55	2975	380^650	98.5/56.7	95.3	0.89	177.0	2.0	9.0	9.0	F	422
YEX4-280S-2	75	2975	380^650	134/77.1	95.6	0.89	241.0	1.8	2.3	8.5	F	550
YBX4-280M-2	90	2985	380^650	160/92.3	95.8	0.89	289.0	1.8	2.3	8.5	F	891
YBX4-315S-2	110	2985	380^650	198/113	96.0	0.89	352	1.8	2.3	8.5	F	1100
YBX4-315M-2	132	2985	380^650	234/135	98.2	0.89	422	1.8	2.3	8.5	F	1224
YBX4-315L1-2	160	2985	380^650	284/163	95.3	0.89	512	1.8	22	8.5	F	1271
YBX4-315L2-2	185	2985	380^650	327/188	95.5	0.89	582	1.8	22	8.5	F	1326
YBX4-315L2-2	200	2905	380^650	346/199	96.5	0.91	640	1.8	2.2	8.5	F	1372
YEX4-358S1-2	185	2985	380^650	327/188	96.5	089	592	1.8	2.2	8.5	F	1750
YBX4-356S2-2	200	2885	380^650	348/199	96.5	091	640	2	2.2	8.5	F	1800
YBX4-365M1-2	220	2985	380^650	381219	96.5	091	704	1.7	22	8.5	F	1812
YBX4-365M2-2	250	2985	380^650	433/249	95.5	091	800	2	22	8.5	F	1865
YBX4-355L1-2	280	2985	380^650	484279	96.5	091	960	1.6	22	8.5	F	2130
YBX4-355L2-2	315	2985	380^650	5451314	96.5	091	1008.0	1.6	2.2	8.5	F	2233
YBX4-355L2-2	355	2905	380^650	621368	96.5	0.90	1136.0	0.9	1.8	8.6	F	2327
4-pooluse sünkroonkiirus 1500 p/min
YBX4-80M1-4	0.55	1430	380^650	1.3	83.9	0.74	3.7	2.3	2.3	8.5	F	32
YBX4-80M2-4	0.75	1430	380^650	1.8	857	0.74	5.0	2.3	2.3	8.5	F	35
YBX4-90S-4	1.1	1430	380^650	2.6	87.2	0.75	74	2.3	2.3	8.5	F	39
YEX4-99L-4	1.5	1430	380^650	3.4	88.2	0.76	10.0	2.3	2.3	9.0	F	43
YBX4-100L1-4	2.2	1440	380^650	4.7	89.5	0.79	14.6	2.3	2.3	9.0	F	53
YBX4-100L2-4	3	1440	380^650	6.3	90.4	0.80	20.0	2.3	2.3	9.6	F	63
YBX4-112M-4	4	1450	380^650	8.3/4.8	91.1	0.80	26.3	2.3	2.3	9.5	F	80
YE4-132S-4	5.5	1470	380^650	11.4/6.5	91.9	0.80	36.7	2.0	2.3	9.5	F	106
YBX4-132M-4	7.5	1470	380^650	15.2/8.7	926	0.81	48.7	2.0	2.3	9.5	F	111
YBX4-160N-4	11	1470	380^650	21.6/12.4	93.3	0.83	71.5	2.0	2.3	9.5	F	167
YBX4-160L-4	15	1465	380^650	28.9/16.6	93.9	0.84	978	2.0	2.3	9.5	F	187
YBX4-180M-4	18.5	1470	380^650	35.1/202	94.2	0.85	120.0	2.0	2.3	9.5	F	240
YBX4-180L-4	22	1470	380^650	41.6/24.0	94.5	0.85	143.0	2.0	2.3	9.5	F	265
YBX4-200L-4	30	1476	380^650	56.5/36.5	94.9	0.85	194.0	2.0	2.3	9.0	F	330
YBX4-2268-4	37	1480	380^650	59.5/40.0	95.2	0.85	239	2.0	2.3	9.0	F	397
YBX4-225M-4	45	1480	380^650	84.3/48.5	95.4	0.85	290	2.0	2.3	9.0	F	430
YBX4-250M-4	55	1485	380^650	102/58.5	95.7	0.86	359.0	2.0	2.1	9.0	F	309
YBX4-280S-4	75	1490	380^650	136/78.6	96.0	0.87	481	2.0	2.3	8.5	F	701
YBX4-280M-4	90	1490	380^650	162/93.1	96.1	0.88	577	2.0	2.3	8.5	F	985
YEX4-315S-4	110	1490	380^650	195/112	96.3	0.89	705.0	1.8	2.2	8.5	F	1074
YEX4-215M-4	132	1490	380^650	234/135	98.4	0.89	846.0	1.8	2.2	8.5	F	1221
YEX4-315L1-4	160	1490	380^650	200/161	96.6	0.90	1026.0	1.8	2.2	8.5	F	1295
YEX4-315L2-4	185	1490	380^650	320/166	96.6	0.90	1188.0	1.8	2.2	8.5	F	1424
YBX4-315L2-2	200	1490	380^650	349/201	96.7	0.90	1282	1.8	2.2	85	F	1470

Tüüp	võimsus KW	Kiirus p/min	Pinge V	Praegune A	Tõhusus%	võimsustegur	nimipöördemoment Nm	Lukustusmoment / nimipöördemoment	Maksimaalne pöördemoment / nimipöördemoment	Lukustusvool/nimivool	Isolatsiooni tase	kaal kg
2-pooluse sünkroonkiirus 1500 p/min
YBX4-355S1-4	185	1495	380/650	323/186	96.7	0.9	1181.0	1.8	2.2	8.5	F	1844
YBX4-355S2-4	200	1495	380/650	349/201	96.7	0.9	1127.0	1.8	2.2	8.5	F	1851
YBX4-355M1-4	220	1495	380/650	384/221	96.7	0.9	1405.0	1.8	2.2	8.5	F	1870
YBX4-355M2-4	250	1495	380/650	436/251	96.7	0.9	1506.0	1.8	2.2	8.5	F	1872
YBX4-355L2-4	200	1495	380/650	480/281	96.7	0.9	1788.0	1.8	2.2	8.5	F	2070
YBX4-355L2-4	315	1495	380/650	550/317	96.7	0.9	2012.0	1.8	2.2	8.5	F	2235
YBX4-355L2-4	365	1495	380/650	634/365	96.7	0.88	2267.0	0.9	1.8	8.5	F	2470
4-pooluse sünkroonne 1000 p/min
YEX4-90S-6	0.75	945	380	2.0	027	0.7	7.6	2.1	2.1	7.5	F	38
YBX4-90L-6	1.1	950	380	2.8	84.5	0.7	11.1	2.1	2.1	7.5	F	42
YOX4-100L-6	1.5	950	380	3.7	85.9	0.71	15.1	2.1	2.1	7.5	F	57
YBX4-112M-6	2.2	965	220/380	9.3/5.4	874	0.71	21.8	2.1	2.1	7.5	F	74
YBX4-132S-6	3	975	220/380	12.5/7.2	886	0.71	29.4	2.0	2.1	7.5	F	95
YBX4-132M1-6	4	975	380/660	9.4/5.4	89.5	0.72	30.2	2.0	2.1	8.0	F	96
YBX4-132M2-6	5.5	975	380/660	12.8/7.4	90.5	0.72	53.9	2.0	2.1	8.0	F	116
YBX4-160M-6	7.5	980	380/660	16.4/9.5	91.3	0.76	73.1	2.0	2.1	8.0	F	166
YBX4-160L-6	11	980	380/660	23.5/13.5	923	0.77	107.0	2.0	2.1	8.5	F	188
YBX4-180L-6	15	980	380/660	30.7/17.7	929	0.80	146.0	2.0	2.1	8.5	F	250
YBX4-200L1-6	18.5	985	380/660	37.6/21.7	83.4	0.80	93.4	2.0	2.1	8.5	F	327
YEX4-200L2-6	22	980	380/660	44.0/25.4	837	0.81	93.7	2.0	2.1	8.5	F	349
YBX4-225M-6	30	985	380/660	59.0/34.0	94.2	0.82	290.0	2.0	2.1	8.3	F	437
YBX4-250M-6	37	985	380/660	71.7/41.3	94.5	0.83	359.0	2.0	2.1	8.3	F	447
YEX4-280S-6	45	990	380/660	86.9/50.0	94.8	0.83	434.0	2.0	2.1	8.5	F	882
Y8X4-280M-6	55	990	380/660	105/60.2	95.1	0.84	531.0	2.0	2.0	8.5	F	700
YBX4-315S-6	75	990	380/660	14.2/81.9	95.4	0.84	723.0	1.6	2.0	8.0	F	973
YBX4-315M1-6	90	990	380/660	168/96.9	956	0.85	868.0	1.6	2.0	8.0	F	1103
YBX4-315L1-6	110	990	380/660	205/118	958	0.85	1061.0	1.6	2.0	8.0	F	1167
YBX4-315L2-6	132	990	380/660	243/140	96.0	0.86	1273.0	1.6	2.0	8.0	F	1305
YEX4-355S-6	160	995	380/660	294/169	96.2	0.86	1585.0	1.6	2.0	8.0	F	1686
YBX4-355M1-6	185	995	380/660	339/195	96.3	0.86	1775.0	1.6	2.0	8.0	F	1808
YBX4-355M2-6	200	995	380/660	367/211	96.3	0.86	1919.0	1.6	2.0	8.0	F	1850
YBX4-355L1-6	220	995	380/660	403/232	96.5	0.86	2112.0	1.6	2.0	8.0	F	2020
YBX4-355L2-6	250	995	380/660	458/264	96.5	0.86	2400.0	1.6	2.0	8.0	F	2268
YBX4-355L2-6	280	995	380/660	507/292	96.5	0.87	2687.0	1.6	2.0	8.0	F	2288
YBX4-355L2-6	315	995	380/660	577/332	96.5	0.86	3023.0	0.9	1.8	7.9	F	2380

Tehniliste andmete tabel
Tüüp	Võimsus KW	Kiirus p/min	Pinge V	Praegune A	Tõhusus %	võimsustegur	nimipöördemoment N.m	Lukustusmoment / nimipöördemoment	Maksimaalne pöördemoment / nimipöördemoment	Lukustusvool/nimivool	Isolatsiooni tase	Kaal kg
sünkroonkiirus 750r/min
YBX4-132S-8	2.2	730	220 380	9.8/5.7	84.5	0.7	28.7	1.8	2.1	7.5	F	90
YBX4-132M-8	3	730	220 380	13.1/7.6	85.9	0.7	39.2	1.8	2.1	7.8	F	96
YEX4-160M1-8	4	725	380 660	9.8/5.7	87.1	0.71	52.7	2.0	2.1	7.9	F	126
YBX4-160M2-8	5.5	725	380 660	3.1/7.6	88.3	0.72	72.4	2.0	2.1	8.1	F	148
YBX4-160L-8	7.5	725	380 660	17.2/9.9	89.3	0.74	90.8	2.0	2.1	7.8	F	170
YBX4-180L-2	11	725	380 660	25.0/14.4	90.4	0.74	145.0	1.8	2.1	7.9	F	226
YBX4-200L-8	15	730	380 660	33.3/19.2	91.2	0.75	203.7	1.8	2.1	8.0	F	280
YEX4-225S-8	18.5	735	380 660	40.9/23.5	91.7	0.75	240.0	1.8	2.1	8.1	F	353
YBX4-225M-8	22	735	380 660	47.8/27.5	92.1	0.76	286.0	1.8	2.1	8.3	F	391
YBX4-250M-8	30	735	380 660	63.9/36.8	92.7	0.77	390.0	1.5	2.1	7.9	F	382
YEX4-280S-8	37	740	380 660	77.4/44.6	93.1	0.78	477.0	1.5	2.1	7.9	F	593
YBX4-280M-8	45	740	380 660	93.9/54.0	93.4	0.78	580.0	1.5	2.0	7.9	F	837
YBX4-315S-8	55	740	380 660	111/64.2	93.7	0.80	710.0	1.5	2.0	8.2	F	844
YBX4-315M-8	75	740	380 660	151/87.1	94.2	0.80	968.0	1.5	2.0	7.6	F	1065
YBX4-315L1-8	90	740	380 660	179/103	94.4	0.81	1161.0	1.5	2.0	7.7	F	1166
YBX4-315L2-8	110	740	380 660	218/125	94.7	0.81	1420.0	1.5	2.0	7.7	F	1331
YBX4-315S-8	132	745	380 660	261/150	94.9	0.81	1692.0	1.5	2.0	7.7	F	1733
YBX4-355M-8	180	745	380 660	312/179	95.1	0.82	2051.0	1.4	2.0	7.7	F	1913
YBX4-355L1-8	185	745	380 660	358/207	95.4	0.82	2371.0	1.4	2.0	7.8	F	2200
YBX4-355L2-8	200	745	380 660	388/224	95.4	0.82	2564.0	1.4	2.0	7.6	F	2376
sünkroonkiirus 600r/min
YBX4-315S-10	45	590	380 660	99.1/57.1	92.0	0.75	728.0	1.5	2.0	7.5	F	924
YBX4-315M-10	55	520	380 660	120/69.4	92.5	0.75	890.0	1.5	2.0	7.5	F	1450
YBX4-152L1-10	75	500	380 660	161/92.8	93.0	0.76	1214.0	1.5	2.0	7.5	F	1177
YBX4-152L2-10	90	590	380 660	191/110	93.2	0.77	1457.0	1.5	2.0	7.5	F	1255
YBX4-355S-10	90	595	380 660	191/110	93.2	0.77	1444.0	1.5	2.0	7.5	F	1740
YEX4-355M1-10	110	595	380 660	229/132	93.5	0.78	1766.0	1.5	2.0	7.2	F	1789
YEX4-355M2-10	132	505	380 660	274/157	94.0	0.78	2119.0	1.5	2.0	7.2	F	1978
YBX4-355L1-10	160	595	380 660	322/191	94.0	0.78	2568.0	1.5	2.0	7.2	F	2340
YEX4-355L2-10	185	695	380 660	383/221	94.0	0.78	2969.0	1.5	2.0	7.2	F	2565

Raami suurus	poolakad	Paigaldamise mõõtmed								Üldmõõtmed
		A	B	C	D	E	F	G	H	4XK	AB	AC	AD	HD	L
8OM	2,4,6,8	125	100	50	19	40	6	15.5	80	10	160	165	175	310	355
90S		140		56	24	50	8	20	90		176	180		330	395
90L			125												420
100L		160	140	63	28	60		24	100	12	200	205		360	490
112M		190		70					112		245	230	200	380	515
132S		216		89	38	80	10	33	132		276	270		430	550
132M			178												390
160M		254	210	108	42	110	12	37	160	14.5	324	325	210	500	725
160L			264												775
180M		279	241	121	48		14	42.5	180		349	360		535	830
180L			279												850
200L		318	305	133	55	110	16	49	200	18.5	388	400	230	600	890
225S	4,8	356	206	149	60	140	18	53	225		431	450		650	895
225M	2		211		55	110	16	49							925
	4,6.8				60	140	18	53
250M	2	406	349	168					250	24	486	500	260	720	1015
	4,6,8				65			58
280S	2	457	368	190					280		542	560		790	1050
	4,6,8				75		20	67.5
280M	2		419		65		18	58							1100
	4,6,8				75		20	67.5
315S	2	508	406	216	65		18	50	315	28	628	630	320	960	1250
	4,6,8,10				80	170	22	71							1290
316M	2		457		65	140	18	58							1370
	4,6,8,10				80	170	22	71							1410
318L	2		508		65	140	18	58							1370
	4,6.8,10				80	170	22	71							1410
355S	2	610	500	254	75	140	20	67.5	355		726	750	320	1080	1480
	4,6,8,10				95	170	25	86							1530
355M	2		560		75	140	20	67.5							1560
	4,6,8,10				95	170	25	86							1610
355L	2		630		75	140	20	67.5							1670
	4,6,8,10				95	170	25	86							1720

YBX5 seeria mootorid

Ülikõrge efektiivsus: saavutab IE5 (ülikõrge efektiivsuse) standardi, mis on praegu saadaolev kõrgeim energiatõhususe standard, mis säästab oluliselt energiat.

Ülilai võimsusvahemik: katab 0,75 kW - 630 kW, sobib erinevateks suure koormusega rakendusteks.

Kaitsetase IP55: Suurepärane tolmu- ja veekindlus.

Isolatsioonitase F: suurepärane kuumakindlus, sobib kõrgema temperatuuriga keskkondadesse.

Jahutusmeetod IC411: kõrge efektiivsusega jahutussüsteem, mis tagab pikaajalise ja tõhusa töö.

Tehniliste andmete tabel
Tüüp	võimsus KW	kiirust rmin	Pinge V	Praegune A	Tõhusus %	võimsustegur	nimipöördemoment N.m	Lukustusmoment / nimipöördemoment	Maksimaalne pöördemoment / nimipöördemoment	Lukustusvool/nimivool	Ühendus	Kaal kg
YBX5-315L2-4	200	1490	380	347.0	97.4	0.90	1282	2.0	2.2	8.5	△	1606
YBX5-315S-6	75	990	380	139.0	96.3	0.85	723	2.0	2.0	8.0	△	1145
YBX5-315M-6	90	990	380	169.0	96.5	0.84	868	2.0	2.0	8.0	△	1280
YEX5-315L1-8	110	990	380	204.0	96.6	0.85	1061	2.0	2.0	8.0	△	1310
YUK5-315L2-6	132	990	380	241.0	96.8	0.85	1273	2.0	2.0	8.0	△	1325
VBXS-315S-8	55	740	380	110.0	94.9	0.80	710	1.8	2.0	8.1	△	878
YBX5-315 MB	75	740	380	149.0	95.3	0.80	968	1.8	2.0	7.6	△	910
YEX5-315L1-8	90	740	380	177.0	95.5	0.81	1161	1.8	2.0	7.7	△	1086
YBX5-315L2-8	110	740	380	216.0	95.7	0.81	1420	1.8	2.0	7.7	△	1110
YBCS-315S-10	45	590	380	99.1	92.0	0.75	728	1.3	2.0	6.2	△
YBX5-315M-10	55	590	380	120.0	92.6	0.75	890	1.3	2.0	6.2	△
YBX5-315L1-10	75	590	380	161.0	93.0	0.76	1214	1.3	2.0	6.2	△
YBX5-315L2-10	90	590	380	190.0	93.6	0.77	1457	1.3	2.0	6.2	△
YBX5-355S1-2	185	2985	380	322.0	97.1	0.90	502	1.9	2.2	8.5	△
YBX5-355S2-2	200	2985	380	347.0	97.2	0.90	640	1.9	2.2	8.5	△
YBX5-355M1-2	220	2985	380	382.0	97.2	0.90	704	1.8	2.2	8.5	△	1950
YBX5-355M2-2	250	2085	380	429.0	97.2	0.91	800	1.8	2.2	8.5	△	1985
YBX5-355L1-2	280	2985	380	481.0	97.2	0.91	896	1.8	2.2	8.5	△	2010
YBX5-355L2-2	315	2985	380	541.0	97.2	0.91	1008	1.8	2.2	8.5	△	2100
YBX5-355L3-2	355	2985	380	610.0	97.2	0.91	1136	1.8	2.2	8.5	△	2180
YEX5-355S1-4	185	1495	380	321.0	97.3	0.90	1182	2.0	2.2	8.5	△
YEX5-355S2-4	200	1495	380	347.0	97.4	0.90	1278	2.0	2.2	8.5	△
YDXS-355M1-4	220	1495	380	381.0	97.4	0.90	1405	2.0	2.2	8.5	△	1900
YBX5-355M2-4	250	1495	380	433.0	97.4	0.90	1597	2.0	2.2	8.5	△	2050
YBX5-355L1-4	280	1495	380	485.0	97.4	0.90	1789	2.0	2.2	8.5	△	2100
YBX5-355L2-4	315	1495	380	546.0	97.4	0.90	2012	2.0	2.2	8.5	△	2160
YBX5-355L3-4	355	1485	380	615.0	97.4	0.90	2268	2.0	2.2	8.5	△	2205
YBX5-355S-6	160	995	380	292.0	96.9	0.86	1536	1.9	2.0	8.0	△	2010
YBX5-355M1-6	185	995	380	337.0	96.9	0.86	1776	1.9	2.0	8.0	△	2010
YBX5-355M2-6	200	995	380	364.0	97.0	0.86	1920	1.9	2.0	8.0	△	2100
YEX5-355L1-6	220	995	380	401.0	97.0	0.86	2112	1.9	2.0	8.0	△	2180
YEX5-355L2-6	250	995	380	455.0	97.0	0.86	2399	1.9	2.0	8.0	△	2206
YEX5-355L3-6	280	995	380	510.0	97.0	0.86	2687	1.9	2.0	8.0	△
YEX5-355L4-6	315	995	380	574.0	97.0	0.86	3023	1.9	2.0	8.0	△
YBX5-355S-8	132	745	380	258.0	95.9	0.81	1692	1.8	2.0	7.7	△
YEX5-355M-8	160	745	380	308.0	96.1	0.82	2051	1.8	2.0	7.7	△
YBX5-355L1-8	185	745	380	356.0	96.2	0.82	2371	1.8	2.0	7.8	△	2100
YEX5-355L2-8	200	745	380	385.0	96.3	0.82	2564	1.8	2.0	7.8	△	2160
YEX5-355S-10	90	595	380	190.0	93.6	0.77	1445	1.3	2.0	6.2	△
YBX5-355M1-10	110	595	380	229.0	93.7	0.78	1766	1.3	2.0	6.0	△
YBX5-355M1-10	132	595	380	273.0	94.1	0.78	2119	1.3	2.0	6.0	△
YBX5-355L1-10	160	595	380	331.0	94.1	0.78	2568	1.3	2.0	6.0	△
YBX5-355L2-10	186	595	380	383.0	94.1	0.78	2900	1.3	2.0	6.0	△

Tehniliste andmete tabel
Tüüp	võimsus KW	kiirust rmin	Pinge V	Praegune A	Tõhusus %	Võimsustegur	nimipöördemoment N.m	Lukustusmoment / nimipöördemoment	Maksimaalne pöördemoment / nimipöördemoment	Lukustusvool/nimivool	Ühendus	Kaal kg
YBX5-180M-4	18.5	1470	380	34.3	95.3	0.86	120	2.0	2.3	9.5	△	285
MBX5-100L-4	22.0	1470	380	40.7	95.5	0.86	143	2.0	2.3	9.5	△	305
MBX5-180L-6	15.0	980	380	29.8	94.3	0.81	148	2.0	2.1	8.5	△	309
MBX5-160L-8	11.0	725	380	24.5	92.2	0.74	145	2.0	2.0	7.9	△	236
YBX5-200L1-2	30.0	2965	380	53.6	95.5	0.89	97	2.2	2.3	9.0	△	370
YBX5-200L2-2	37.0	2965	380	65.9	95.8	0.89	119	2.2	2.3	9.0	△	386
78X5-200L-4	30.0	1475	380	54.6	95.9	0.87	194	2.0	2.3	9.0	△	390
YBX5-200L1-6	18.5	985	380	36.7	94.6	0.81	179	2.1	2.1	8.5	△	348
YBXE-200L2-6	22.0	985	330	43.0	94.9	0.82	213	2.1	2.1	8.5	△	358
BX5-200L-8	15.0	730	380	32.7	92.9	0.75	196	2.0	2.0	8.0	△	348
YBXB-225M-2	45.0	2965	380	80.0	96.0	0.89	145	2.2	2.3	9.0	△	443
YEX5-225S-4	37.0	1480	380	67.2	96.1	0.87	239	2.0	2.3	9.0	△	465
YBX6-225M-4	45.0	1480	380	81.6	96.3	0.87	290	2.0	2.3	9.0	△	526
YBXS-225M-6	30.0	985	380	58.3	95.3	0.82	291	2.0	2.1	8.3	△	526
YBX5-225S-8	18.5	735	380	40.2	93.3	0.75	240	1.9	2.0	8.0	△	435
YBX5-225M-8	22.0	735	380	47.0	93.6	0.76	285	1.9	2.0	8.3	△	445
YBX5-250M-2	55.0	2975	380	97.6	96.2	0.89	177	2.2	2.3	9.0	△	620
YBX5-250M-4	55.0	1485	380	98.4	96.5	0.88	354	2.0	2.3	9.0	△	650
YBX5-250M-6	37.0	985	380	70.0	95.6	0.84	369	2.1	2.1	8.3	△	574
YBX5-250M-8	30.0	735	380	62.9	94.1	0.77	390	1.9	2.0	7.8	△	522
YEX5-280S-2	75.0	2975	380	133.0	96.5	0.89	241	2.0	2.3	8.5	△	821
YBX5-280M-2	90.0	2975	380	159.0	96.6	0.89	209	2.0	2.3	8.5	△	865
YBX5-280S-4	75.0	1490	380	134.0	96.7	0.88	481	2.0	2.3	8.5	△	820
YBXB-280M-4	90.0	1490	380	159.0	96.9	0.89	577	2.0	2.3	8.5	△	88
YEX5-280S-6	45.0	990	380	83.0	95.8	0.86	434	2.1	2.0	8.5	△	760
YBX6-280M-6	55.0	990	380	101.0	96.0	0.86	531	2.0	2.0	8.5	△	775
YBX5-280S-8	37.0	740	380	76.3	94.4	0.78	478	1.9	2.0	7.9	△	725
YBX5-280M-8	45.0	740	380	92.6	94.7	0.78	581	1.9	2.0	7.9	△	735
YEX5-315S-2	110.0	2985	380	194.0	96.8	0.89	352	1.9	2.3	8.5	△	1227
YBX5-315M-2	132.0	2985	380	233.0	96.9	0.89	422	1.9	2.3	8.5	△	1270
YBX5-315L1-2	160.0	2985	380	278.0	97.0	0.90	512	1.9	2.2	8.5	△	1350
YBX5-315L2-2	185.0	2985	380	322.0	97.1	0.90	592	1.9	2.2	8.5	△	1441
YBX5-315L2-2	200.0	2985	380	347.0	97.2	0.90	640	1.9	2.2	8.5	△	1260
YBX5-315S-4	110.0	1490	380	194.0	97.0	0.89	705	2.0	2.2	8.5	△	1328
YBX5-315M-4	132.0	1490	380	232.0	97.1	0.89	846	2.0	2.2	8.5	△	1345
YBX5-315L1-4	160.0	1490	380	278.0	97.2	0.90	1026	2.0	2.2	8.5	△	1450
YBXS-315L2-4	185.0	1490	380	321.0	97.3	0.90	1186	2.0	2.2	8.5	△	1505

Tehniliste andmete tabel
Tüüp	võimsus KW	kiirust rmin	Pinge V	Praegune A	Tõhusus %	võimsustegur	nimipöördemoment N.m	Lukustusmoment / nimipöördemoment	Maksimaalne pöördemoment / nimipöördemoment	Lukustusvool/nimivool	Ühendus	Kaal kg
YBX5-315L2-4	200	1490	380	347.0	97.4	0.90	1282	2.0	2.2	8.5	△	1606
YBX5-315S-6	75	990	380	139.0	96.3	0.85	723	2.0	2.0	8.0	△	1145
YBX5-315M-6	90	990	380	169.0	96.5	0.84	868	2.0	2.0	8.0	△	1280
YEX5-315L1-8	110	990	380	204.0	96.6	0.85	1061	2.0	2.0	8.0	△	1310
YUK5-315L2-6	132	990	380	241.0	96.8	0.85	1273	2.0	2.0	8.0	△	1325
VBXS-315S-8	55	740	380	110.0	94.9	0.80	710	1.8	2.0	8.1	△	878
YBX5-315 MB	75	740	380	149.0	95.3	0.80	968	1.8	2.0	7.6	△	910
YEX5-315L1-8	90	740	380	177.0	95.5	0.81	1161	1.8	2.0	7.7	△	1086
YBX5-315L2-8	110	740	380	216.0	95.7	0.81	1420	1.8	2.0	7.7	△	1110
YBCS-315S-10	45	590	380	99.1	92.0	0.75	728	1.3	2.0	6.2	△
YBX5-315M-10	55	590	380	120.0	92.6	0.75	890	1.3	2.0	6.2	△
YBX5-315L1-10	75	590	380	161.0	93.0	0.76	1214	1.3	2.0	6.2	△
YBX5-315L2-10	90	590	380	190.0	93.6	0.77	1457	1.3	2.0	6.2	△
YBX5-355S1-2	185	2985	380	322.0	97.1	0.90	502	1.9	2.2	8.5	△
YBX5-355S2-2	200	2985	380	347.0	97.2	0.90	640	1.9	2.2	8.5	△
YBX5-355M1-2	220	2985	380	382.0	97.2	0.90	704	1.8	2.2	8.5	△	1950
YBX5-355M2-2	250	2085	380	429.0	97.2	0.91	800	1.8	2.2	8.5	△	1985
YBX5-355L1-2	280	2985	380	481.0	97.2	0.91	896	1.8	2.2	8.5	△	2010
YBX5-355L2-2	315	2985	380	541.0	97.2	0.91	1008	1.8	2.2	8.5	△	2100
YBX5-355L3-2	355	2985	380	610.0	97.2	0.91	1136	1.8	2.2	8.5	△	2180
YEX5-355S1-4	185	1495	380	321.0	97.3	0.90	1182	2.0	2.2	8.5	△
YEX5-355S2-4	200	1495	380	347.0	97.4	0.90	1278	2.0	2.2	8.5	△
YDXS-355M1-4	220	1495	380	381.0	97.4	0.90	1405	2.0	2.2	8.5	△	1900
YBX5-355M2-4	250	1495	380	433.0	97.4	0.90	1597	2.0	2.2	8.5	△	2050
YBX5-355L1-4	280	1495	380	485.0	97.4	0.90	1789	2.0	2.2	8.5	△	2100
YBX5-355L2-4	315	1495	380	546.0	97.4	0.90	2012	2.0	2.2	8.5	△	2160
YBX5-355L3-4	355	1485	380	615.0	97.4	0.90	2268	2.0	2.2	8.5	△	2205
YBX5-355S-6	160	995	380	292.0	96.9	0.86	1536	1.9	2.0	8.0	△	2010
YBX5-355M1-6	185	995	380	337.0	96.9	0.86	1776	1.9	2.0	8.0	△	2010
YBX5-355M2-6	200	995	380	364.0	97.0	0.86	1920	1.9	2.0	8.0	△	2100
YEX5-355L1-6	220	995	380	401.0	97.0	0.86	2112	1.9	2.0	8.0	△	2180
YEX5-355L2-6	250	995	380	455.0	97.0	0.86	2399	1.9	2.0	8.0	△	2206
YEX5-355L3-6	280	995	380	510.0	97.0	0.86	2687	1.9	2.0	8.0	△
YEX5-355L4-6	315	995	380	574.0	97.0	0.86	3023	1.9	2.0	8.0	△
YBX5-355S-8	132	745	380	258.0	95.9	0.81	1692	1.8	2.0	7.7	△
YEX5-355M-8	160	745	380	308.0	96.1	0.82	2051	1.8	2.0	7.7	△
YBX5-355L1-8	185	745	380	356.0	96.2	0.82	2371	1.8	2.0	7.8	△	2100
YEX5-355L2-8	200	745	380	385.0	96.3	0.82	2564	1.8	2.0	7.8	△	2160
YEX5-355S-10	90	595	380	190.0	93.6	0.77	1445	1.3	2.0	6.2	△
YBX5-355M1-10	110	595	380	229.0	93.7	0.78	1766	1.3	2.0	6.0	△
YBX5-355M1-10	132	595	380	273.0	94.1	0.78	2119	1.3	2.0	6.0	△
YBX5-355L1-10	160	595	380	331.0	94.1	0.78	2568	1.3	2.0	6.0	△
YBX5-355L2-10	186	595	380	383.0	94.1	0.78	2900	1.3	2.0	6.0	△

YBBP seeria mootor

Kõrge efektiivsusega jõudlus: vastab IE2 (kõrge efektiivsusega) standardile, sobib üldiste energiasäästuvajaduste jaoks.

Kaitsetase IP55/IP56: Kõrgema kaitsetasemega, sobib karmidesse keskkondadesse.

Isolatsioonitase F: Suurepärane kuumakindlus, sobib kõrge temperatuuriga keskkonda.

Jahutusmeetod IC411: ventilaatoriga jahutus, lihtne hooldus.

Muutuva sagedusega ajami disain: sobib eriti rakendustele, mis nõuavad muutuva kiiruse reguleerimist.

Tehniliste andmete tabel
Tüüp	Võimsus KW	Pinge V	Praegune A	Kiirus p/min	Ühendusmeetod	Tõhusus%	Võimsustegur	nimipöördemoment N.m	Konstantne pöördemomendi sagedusmodulatsioon Hz	Konstantse võimsusega sagedusmodulatsiooni vahemik Hz	Isolatsiooni tase
2-pooluse sünkroonkiirus 3000 p/min
YBBP-80M1-2	0.75	380	1.8	2855	Y	75	0.83	2.3	3-5	50-100	F
YBBP-80M2-2	1.1	380	2.6	2070	Y	78	0.84	3.5	3-50	50-100	F
YBBP-90S-2	1.5	380	3.4	2065	Y	79	0.84	4.7	3-50	50-100	F
YBBP-90L-2	2.2	380	4.9	2070	Y	81.0	0.85	7	3-50	50-100	F
YEDP-100L-2	3	380	6.2	2075	Y	83	0.88	9.5	3-50	50-100	F
YBBP-112M-2	4	380/660	8.1/4.7	2910	△	85	0.88	12.7	3-50	50-100	F
YBBP-132S1-2	5.5	380/660	11.0/8.4	2935	△	86	0.80	17.5	3-50	50-100	F
YBBP-132S2-2	7.5	380/660	15.1/8.7	2935	△	86	0.88	23.8	3-50	50-100	F
YEBP-160M1-2	11	20/660	21.5/12.4	2950	△	88.4	0.88	35	3-50	50-100	F
YBBP-160M2-2	15	20/660	20.6/16.5	2945	△	894	0.89	47.7	3-50	50-100	F
YBBP-160L-2	10.5	380/660	36.1/20.2	2945	△	90	0.89	58.0	3-50	50-100	F
yBP-1H	22	380/660	41.0/23.6	2950	△	90.5	0.90	70	3-50	50-100	F
YBBP-200L1-2	30	380/660	66.4/31.9	2960	△	91.4	0.90	96.4	3-50	50-100	F
YBBP-200L2-2	37	380/660	67.9/39.1	2960	△	92	0.90	118	3-50	8o-100	F
YBBP-226M-2	46	380/660	02.1.47.3	2965	△	92.5	0.90	143	3-50	50-100	F
YBBP-250M-2	58	380/660	99.8/57.5	2970	△	93	0.90	175	3-50	50-100	F
ynaP{{0}}m0S2	78	380/660	134/77.0	2975	△	93.6	0.91	239	3-50	50-100	F
YBBP-200M-2	90	380/660	160/92.1	2970	△	93.9	0.91	286	3-50	50-100	F
VDRP-415S2	110	380/660	194/112	2975	△	94	0.91	350	3-50	60-100	F
YBBP-215M-2	132	380/660	233/134	2975	△	94.5	0.91	420	3-50	60-100	F
YBBP-315L1-2	160	380/660	282/163	2975	△	94.8	0.91	509	3-50	50-100	F
YBBP-315L2-2	186	380/660	327/188	2975	△	94.8	0.91	589	3-50	50-100	F
YBBP-315L3-2	200	380/660	352/303	2975	△	94.8	0.91	637	3-50	50-100	F
YBBP-355M1-2	220	380/660	387/223	2980	△	94.8	0.91	700	3-50	50-100	F
YBBP-355M2-2	250	380/660	438/252	2980	△	95.2	0.91	796	3-50	50-100	F
YBBP-355L1-2	280	380/660	491/283	2980	△	95.2	0.91	B91	3-50	50-100	F
YBBP-355L2-2	315	380/660	551/317	2980	△	95.4	0.91	1003	3-50	50-100	F
4-pooluse sünkroonkiirus 1500 p/min
YBBP-80M1-4	0.55	380	1.6	1430	Y	71	0.75	3.5	3-50	50-100	F
YBBP-80M2-4	0.75	380	2.0	1425	Y	73	0.77	4.7	3-50	50-100	F
YBBP-908.4	1.1	280	2.8	1420	Y	76.2	0.77	7	3-50	50-100	F
7BBP-90L-4	1.5	380	3.7	1420	Y	78.5	0.79	9.5	3-50	50-100	F
YBBP-100L1-4	2.2	380	5.1	1430	Y	81	0.81	14	3-50	50-100	F
YBBP-100L2-4	3	380	6.7	1430	Y	82.6	0.82	19	3-50	50-100	F
YBBP-112M-4	4	380/660	8.8/5.1	1450	△	84.2	0.82	25.4	3-50	50-100	F
YEBP-132S-4	5.5	380/660	11.6/6.7	1465	△	86	0.84	35	3-50	50-100	F
YBBP-132M-4	7.5	380/660	15.4/8.9	1465	△	87	0.85	47.7	3-50	50-100	F
YBBP-160M-4	11	380/660	22.2/12.8	1470	△	88.4	0.85	70	3-50	50-100	F

Tehniliste andmete tabel
Tüüp	võimsus KW	Pinge V	Praegune A	Kiirus p/min	Ühendusmeetod	Tõhusus%	Võimsustegur	nimipöördemoment N.m	Konstantse pöördemomendi sagedusmodulatsiooni vahemik Hz	Konstantse võimsusega sagedusmodulatsiooni vahemik Hz	Isolatsiooni tase
4-pooluse sünkroonkiirus 1500 p/min
YBBP-160L-4	15	300/660	30.0/17.3	1485	△	89.4	0.85	95.4	3-50	50-100	F
YBBP-180M-4	18.5	300/660	36.5/21.0	1485	△	90.5	0.85	118	3-50	50-100	F
YEBP-180L-4	22	300/660	43.1/24.8	1485	△	91.2	0.85	140	3-50	50-100	F
YEDP-200L-4	30	300/660	57.6/33.2	1470	△	82	0.86	197	3-50	50-100	F
YBBP-225S-4	37	300/660	69.9/40.2	1475	△	92.5	0.87	236	3-50	50-100	F
YBBP-225M-4	45	300/660	84.7/48.8	1475	△	92.8	0.87	206	3-50	50-100	F
YBBP-250M-4	55	300/660	103/59.5	1480	△	93	0.87	380	3-50	50-100	F
YBBP-280S-4	75	300/660	140/80.4	1405	△	93.0	0.87	478	3-50	50-100	F
YBBP-280M-4	90	300/660	167/96.1	1405	△	94.2	0.87	573	3-50	50-100	F
YBBP-315S-4	110	300/660	201/116	1408	△	94.5	0.88	700	3-50	50-100	F
YBBP-316M-4	132	300/660	240/138	1408	△	94.8	0.88	840	3-50	50-100	F
YBBP=315L1-4	160	300/660	208/166	1408	△	94.9	0.89	1019	3-50	50-100	F
YBBP-215L2-4	105	300/660	333/192	1408	△	94.9	0.89	1118	3-50	50-100	F
YBBP-315L3-4	200	300/660	360/207	1408	△	94.9	0.89	1273	3-50	50-60	F
YBBP-355M1-4	220	300/660	396/228	1490	△	94.9	0.89	1410	3-50	50-60	F
YBBP-355M2-4	250	300/660	443/255	1490	△	95.2	0.90	1592	3-50	50-60	F
YBBP-355L1-4	280	300/660	497/286	1490	△	95.2	0.90	1783	3-50	50-60	F
YBBP-255L24	316	300/660	559/322	1490	△	95.2	0.90	2005	3-50	50=60	F
6-pooluse sünkroonkiirus 1000 p/min
YBBP-90S6	0.75	380	2.3	935	Y	69	0.72	7.1	3-50	50-100	F
YBBP-90L-6	1.1	380	3.1	945	Y	73	0.73	10.5	3-50	50-100	F
YBBP-100L	1.5	380	3.9	945	Y	76	0.76	4.3	3-50	50-100	F
YBBP-112M-6	2.2	380	5.6	950	Y	79	0.76	21	3-50	50-100	F
VBBP-132S-6	3	380	7.3	960	Y	81	0.77	28.6	3-50	50-100	F
YBBP-132M16	4	380/660	9.4/6.4	960	Y	83	0.78	38.1	3-50	50-100	F
YBBP-132M26	5.5	380/660	12.6/7.3	960	△	85	0.78	52.5	3-50	50-100	F
YBBP-160M-6	7.5	380/660	16.8/9.7	965	△	86	0.79	71.6	3-50	50-100	F
YBBP-160L-6	11	380/660	24.2/13.9	965	△	87.5	0.79	105	3-50	50-100	F
YBBP-180L-6	15	380/660	31.6/18.2	975	△	89	0.81	143	3-50	50-100	F
YBBP-200L1-6	18.5	380/660	37.6/21.7	975	△	90	0.83	177	3-50	50-100	F
YBBP-200L2-6	22	380/660	44.7/25.8	975	△	90	0.83	210	3-50	50-100	F
YBBP-225M-6	30	380/660	57.6/33.2	980	△	92	0.85	286	3-50	50-100	F
YBBP-250M-6	37	380/660	71.1/40.9	982	△	92	0.86	353	3-50	50-100	F
YBBP-280S-6	45	380/660	85.9/49.5	985	△	92.5	0.86	420	3-50	50-100	F
YBBP-280M-6	55	380/660	105/60.3	986	△	92.8	0.85	525	3-50	50-100	F
VBBP-315S-6	75	380/660	142/81.6	986	△	93.5	0.85	710	3-50	50-100	F
YBBP-315M-6	90	380/660	170/97.6	986	△	93.8	0.85	889	3-50	50-100	F

Tehniliste andmete tabel
Tüüp	võimsus KW	Pinge V	Praegune A	Kiirus p/min	Ühendusmeetod	Tõhusus%	Võimsustegur	nimipöördemoment N.m	Konstantse pöördemomendi sagedusmodulatsiooni vahemik Hz	Konstantse võimsusega sagedusmodulatsiooni vahemik Hz	Isolatsiooni tase
6-pooluse sünkroonkiirus 1000/min
YBBP-315L1-6	110	380/660	207/119	990	△	94	0.86	1050	3-50	60-100	F
YBBP-315L2-6	132	380/660	245/141	990	△	94.2	0.87	1260	3-50	60-100	F
YBBP-355S-6	160	380/660	293/189	990	△	94.2	0.88	1520	3-50	60-100	F
YBBP-355M1-6	185	380/660	339/195	990	△	94.2	0.88	1767	3-50	60-100	F
YBBP-355M2-6	200	380/660	365/210	990	△	94.5	0.88	1910	3-50	60-100	F
YBBP-355L1-6	220	380/660	402/231	990	△	94.5	0.88	2101	3-50	60-100	F
YBAP-355L2-6	250	380/660	457/263	990	△	94.5	0.88	2387	3-50	60-100	F

Raami suurus	poolakad	Paigaldamise mõõtmed									Üldmõõtmed
		A	B	C	D	E	F	G	H	4XφK	AA	AB	AC	AD	BB	HD	L
80M	2.4,6,8	125	100	50	19	40	6	15.5	80	10	34	160	167	175	130	310	465
90S		140		56	24	5	8	20	90		36	176	183		130	330	500
90L			125								36				155		525
100L		160	140	63	28	60		24	100	12	43	200	205		176	360	580
112M		190		70					112		50	245	221	190	180	380	630
132S		216		89	38	80	10	33	132		60	276	260		190	430	645
132M			178								60				230		685
160M		254	210	108	42	110	12	37	160	14.5	70	324	315	200	258	500	815
160L			254								70				302		845
180M		279	241	121	48		14	42.5	180		70	349	356		311	525	920
180L			279								70				349		940
200L		318	305	133	55		16	49	200	18.5	70	388	308	230	366	600	980
225S	48	356	208	149	60	140	18	53	225		75	431	446		355	650	900
225M	2		311		55	110	16	49			75				380		1020
	4,6,8				60	140	18	53			75				380		1020
250M	2	406	349	168					250	24	80	486	495	260	420	720	1100
	4,6,8				65			58			80				420
280S	2	457	368	190					280		85	542	547		438	790	1215
	4,6,8				75		20	67.5			85				438
280M	2		419		65		18	58			85				489		1265
	4.6,8				75		20	67.5			85				489
315S	2	508	408	216	65		18	58	315	28	120	628	620	530	500	960	1400
	4.6,8,10				80	170	22	71			120				500		1385
315M	2		457		65	140	18	58			120				680		1520
	4.6,8,10				80	170	22	71			120				680		1505
315L	2		508		65	40	18	58			120				680		152
	4.6,8,10				80	170	22	71			120				680		1505
355S	2	610	500	254	75	40	20	67.5	355		116	726	698	530	636	1080	1630
	4.6,6,10				95	70	25	86			116				636		1630
355M	2		580		75	140	20	67.5			116				696		1580
	4.6,8,10				95	170	25	86			116				696		1710
355L	2		630		75	140	20	67.5			116				766		1790
	4.6,8,10				95	170	25	86			116				766		1820

Raami suurus	poolakad	Paigaldamise mõõtmed									Üldmõõtmed
Raami suurus	poolakad	A	B	C	D	E	F	G	H		AA	AB	AC	AD	BB	HD	L	P	N	T	M	n	S
80M	2.4.6,8	125	100	50	19	40	6	16	80	10	34	160	167	176	130	310	465	200	130	3.5	165	4	12
90S		140	100	58	24	50	8	20	90		35	176	81		130	330	500	200	130	3.5	165	4	12
90L		140	125	58	24	50		20	90		36	176	81		155	330	525	200	130	3.5	165	4	12
100L		60	140	63	28	60		24	100	12	43	200	206		176	360	500	250	180	4	215	4	14.5
112M		90		70	28	60		24	112		50	245		190	180	360	630	250	180	4	215	4	14.5
132S		216		89	32	80	10	33	132		60	276	200		190	430	646	300	230	4	265	4	14.5
132M		216	178	89	32	80	10	33	132		60	276	200		230	430	685	300	230	4	265	4	14.5
160M		254	210	06	42	110	12	37	160	14.5	70	324	315	200	258	500	815	350	250	5	300	4	18.5
160L		254	254	06	42		12	37	160		70	324	315		302	500	845	350	250	5	300	4	18.5
180M		279	241	21	48		14	42.5	180		70	349	386		311	536	920	350	250	5	300	4	18.5
180L		279	279	21	48		14	42.5	180		70	349	386		349	536	940	350	250	5	300	4	18.5
200L		318	305	33	55		16	40	200	18.5	70	388	308	230	386	600	980	400	300	5	350	4	18.5
226S	4,8	356	285	148	60	140	18	53	225		75	431	446		355	650	990	450	350	5	400	8	18.5
225M	2		311		55	110	16				75				380		1020	450	350	5	400	8	18.5
225M	4,6,8		311		60	140	18	53			75				300		1020	450	350	5	400	8	18.5
250M	2	408	349	188	60			53	250	24	的	488	495	260	420	720	1100	550	450	5	500	8	18.5
250M	4,6.8	408	349	188				50	250		80	488	495		420	720	1100	550	450	5	500	8	18.5
280S	2	457	368	190				50	200		85	542	547		438	770	1215	550	450	5	500	8	18.5
280S	4,6,8		368				20	87.5			5				438		1215	550	450	5	500	8	18.5
280M	2		419		65		18	58			65				489		1265	550	450	5	500	8	18.5
280M	4 , 6 , 8		419		75		20	67.5			85				460		1265	550	450	5	500	8	18.5
315S	2	508	408	216	65		18	58	315	20	20	626	620	530	500	760	1400	600	550	6	600	8	24
315S	4,6.8,10		408		80	170	22	71			120				600		1386	600	550	6	600	8	24
315M	2		457		65	140	18	58			10				680		1520	600	550	6	600	8	24
315M	4,6.8,10		457		80	170	22	67.5			120				680		1506	600	550	6	600	8	24
315L	2		508		65	140	18	58			120				680		1620	600	550	6	600	8	24
315L	4,6.8,10		508		80	170	22	71			120				680		1506	600	550	6	600	8	24
355S	2	610	500	204	75	140	20	67.5	355		118	726	696	530	635	1060	1520	740	650	6	740	8	24
355S	4,6.8,10		500		95	170	20	86			116				636		1600	740	680	6	740	8	24
355M	2		560		75	140	20	67.5			116				606		1580	740	680	6	740	8	24
355M	4,6.8,10		560		95	170	25	86			116				696		1710	740	680	6	740	8	24
355L	2		630		75	140	20	67.5			116				768		1790	740	680	6	740	8	24
355L	4,6.8,10		630		95	170	25	85			116				765		1820	740	680	6	740	8	24

Välimus ja paigaldus

YBX3, YBX4, YBX5 ja YBBP seeria mootoritel võib olla mõningaid muudatusi välimuses ja paigaldusmõõtmetes ning konkreetsed mõõtmed varieeruvad olenevalt mudelitest ja võimsustest. Üldiselt järgivad need standardseid rahvusvahelisi mootorimõõtmeid ja paigaldusmeetodeid. Järgnevalt kirjeldatakse nende seeriamootorite üldilme ja paigaldusmõõtmeid:

YBX3 seeria mootorid

Välimuse omadused: tavaliselt malmist või alumiiniumisulamist kest, põhi on põhikonstruktsioon ning staator ja rootor on paigaldatud aluse sisse.

Paigaldusmeetod: kasutatakse peamiselt standardseid paigaldusmeetodeid, nagu B3 (jala paigaldamine) ja B35 (jala ja ääriku paigaldamine).

Mõõtmed: Konkreetsed mõõtmed varieeruvad vastavalt erinevatele võimsustele ja mudelitele ning vastavad üldiselt rahvusvahelistele mootori suurusstandarditele.

YBX4 seeria mootorid

Välimuse omadused: sarnaselt YBX3 seeriale, tavaliselt malmist või alumiiniumisulamist kest, alus on põhistruktuur.

Paigaldusmeetod: kasutab ka standardseid paigaldusmeetodeid, nagu B3 ja B35.

Mõõtmed: võimsuse suurenemisega võib suurus suureneda, kuid vastab siiski rahvusvahelistele mootorisuuruse standarditele.

YBX5 seeria mootorid

Välimuse omadused: sarnaselt YBX3 ja YBX4 seeriatele kasutatakse malmi või alumiiniumisulamist kesta, tavaliselt kompaktsem disain, et kohaneda suurema võimsustihedusega.

Paigaldusmeetod: kasutab ka standardseid paigaldusmeetodeid, nagu B3 ja B35.

Mõõtmed: võimsuse suurenemisega võib suurus suureneda, kuid disain keskendub rohkem kompaktsusele ja tõhususele.

YBBP seeria mootorid

Välimuse omadused:

Tavaliselt täielikult suletud konstruktsioon kõrge kaitsetasemega, kesta materjal võib olla malm või teras.

Paigaldusmeetod: üldiselt kasutage standardseid paigaldusmeetodeid, nagu B3 ja B35, ning spetsiaalselt kavandatud paigalduskonstruktsioone, mis sobivad erilistel juhtudel, näiteks muutuva sagedusega ajam.

Mõõdud: Sõltuvalt võimsusest ja erikonstruktsioonist võib esineda mõningaid muudatusi, kuid see on siiski kooskõlas rahvusvaheliste mootorisuuruse standarditega.

Üldiselt on nende mootorite seeriate välimus ja paigaldusmõõtmed teatud sarnasused, kuid konkreetsed mõõtmed varieeruvad olenevalt mudelitest ja võimsustest. Tegelikus valiku- ja paigaldusprotsessis on õige paigaldamise ja kasutamise tagamiseks kõige parem viidata iga mudeli spetsifikatsioonide tabelile.

Paigaldusmeetod:

Struktuur ja paigaldustüüp (IM-kood))	IM B3	IM B8	IM B5	IM B6	IM V5	IM V1	IM B7	IM V6	IM V3
Paigaldusskeem
Raami suurus	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
Struktuur ja paigaldustüüp (IM-kood))	IM V37	IM V17	IM B34	IM V19	IM V18	IM B14	IM V35	IM V15	IM B35
Paigaldusskeem
Raami suurus	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450

Teeninduskohustus

01.

Kiire vastus:

Lubame klientide päringutele ja küsimustele kiiresti vastata võimalikult lühikese aja jooksul ning pakkuda tõhusaid lahendusi.

02.

Esiteks kvaliteet:

Seame alati esikohale toote kvaliteedi ning viime läbi iga YVP-seeria mootori range kvaliteedikontrolli ja testimise, et tagada toote vastavus kõrgetele standarditele.

03.

Kliendi rahulolu:

Oleme pühendunud klientidele kvaliteetsete teenuste ja toodete pakkumisele, klientide rahulolu pidevale parandamisele ning pikaajaliste ja stabiilsete koostöösuhete loomisele.

04.

Pidev täiustamine:

Jätkame tehnoloogilisi uuendusi ja juhtimistäiustusi, et parandada toodete kvaliteeti ja teenindustaset, et vastata klientide pidevalt muutuvatele vajadustele.

Oleme professionaalsed erimootorite tootjad ja tarnijad Hiinas, kes on spetsialiseerunud kvaliteetse kohandatud teenuse pakkumisele. Ootame teid soojalt meie tehase kõrge puhtusastmega spetsiaalsete mootorite hulgimüügiga.

Küsi pakkumist
